輕松學ARM系列之玩轉蜂鳴器

作者(zhe)：熊老師(shi)(shi),華清遠見教育(yu)科技集團(tuan)講師(shi)(shi)。

今天我們來學(xue)(xue)習輕松學(xue)(xue)arm系列之玩轉蜂(feng)鳴器，基于(yu)arm的cortex_a8內核的三星(xing)S5PV210開(kai)發平臺。

那么我們(men)來看一下(xia)如何學(xue)習(xi)使用pwm控制(zhi)蜂鳴器?

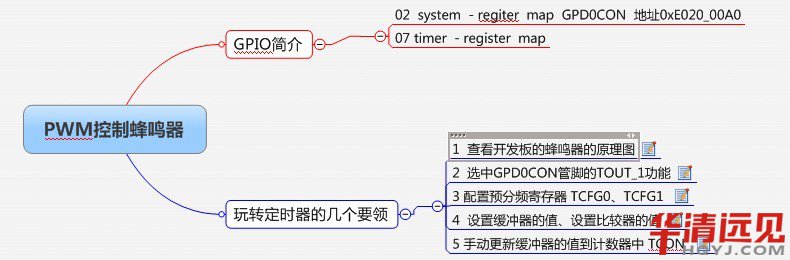

一、總體(ti)架構圖





搞(gao)定蜂鳴器(qi)(qi)之前需要我們對三星的(de)GPIO簡(jian)介的(de)相關(guan)章節有一定的(de)了(le)解，主要是timer 定時器(qi)(qi)。

二(er)、玩轉定時器(qi)的幾個要(yao)領

2.1 查看開(kai)發板(ban)上蜂(feng)鳴器(qi)的(de)連接的(de)原理圖

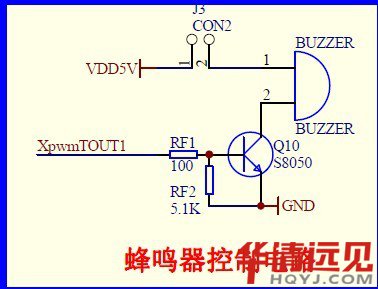

蜂鳴(ming)器對應的原(yuan)理圖

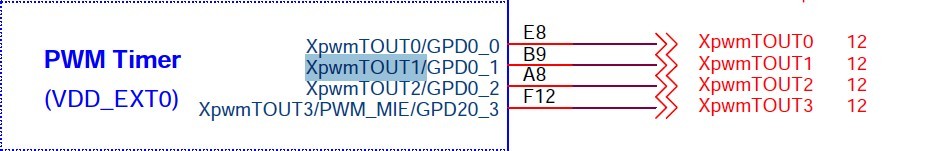

核(he)心板的對應(ying)的原理圖





2.2 選中GPD0CON配置(zhi)寄存器的xpwmTOUT1功能





GPD0.GPD0CON = ((~(0xf 0))& GPD0CON)| (0x2 <&lt; 4);選為pwm輸出功(gong)能

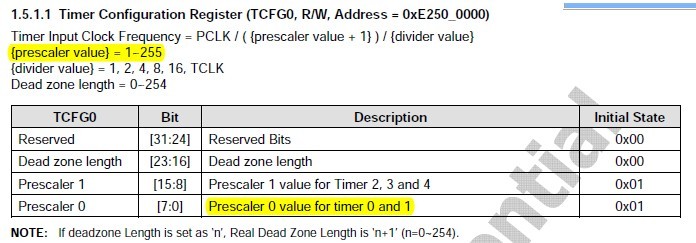

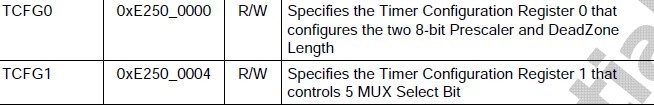

2.3 配置(zhi)預分頻和分頻寄(ji)存(cun)器的配置(zhi)









配置預分頻的值，TIMER.TCFG0 = (TIME.TCFG0 & (~0xff)) | 0xff ;

預分頻的(de)值(zhi)設(she)置為255 + 1





配置分頻(pin)的值為16分頻(pin)：

TIMR.TCFG1 = (TIME.TCFG1 & (~0xf0))| (0x4 << 4);

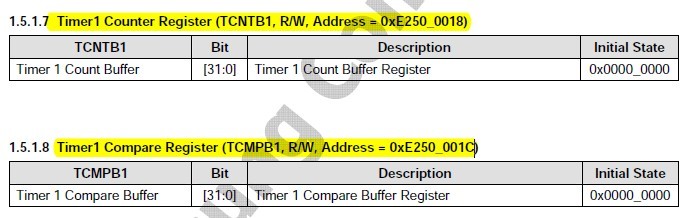

2.4 設(she)置緩沖計(ji)數(shu)器(qi)的(de)寄存器(qi)值和緩沖比較器(qi)的(de)值

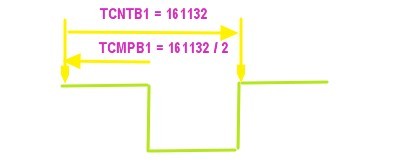

工作原(yuan)理(li)：計數器的值(zhi)每隔一(yi)個(ge)時鐘(zhong)周(zhou)期，做減(jian)1操作，如(ru)果減(jian)到值(zhi)與比(bi)較器的值(zhi)相等那么(me)進行高低電平的轉(zhuan)換，繼續遞減(jian)1，直到為(wei)0，那么(me)翻轉(zhuan)，實現(xian)了一(yi)個(ge)完整(zheng)的方波周(zhou)期









設置計數緩沖(chong)區寄存器值

TIME.TCNTB1 = XXX; 設置(zhi)總(zong)周期(qi)，一(yi)個pwm

設置比較緩沖區寄存(cun)器(qi)值

TIME.TCMPB1 = XXX/2; 設置是(shi)占空比

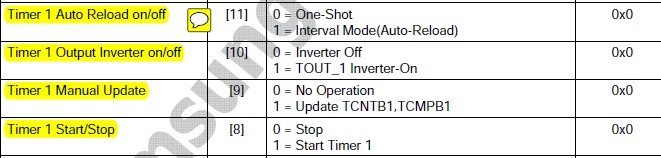

2.5 手(shou)動更(geng)新(xin)緩(huan)沖寄存器(qi)中(zhong)的值到計數器(qi)中(zhong)

設置pwm的步(bu)驟：

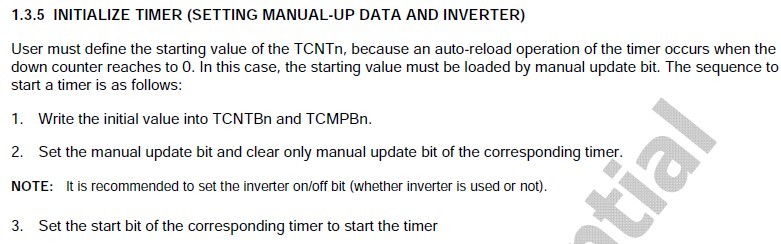

根據是1.3.15的第二步，先設置手動更新，在(zai)清除手動更新，啟動定時器

手動更新，使緩沖(chong)器(qi)中(zhong)的值更新到計數器(qi)中(zhong)，雙緩沖(chong)機制

TIME.TCON = TIME.TCON & (0x0e << 8) ; 0000 1110

清除(chu)手動(dong)更新(xin)位，啟動(dong)定(ding)時器。 0000 1101 0x0d

TIME.TCON = TIME.TCON & (0x0d << 8) ;
