如(ru)何(he)在Altium Designer畫PCB封裝(zhuang)
時間：2018-08-16 來源：未知
一(yi)般常用的PCB元件庫Altium Designer系統中有自(zi)帶的，但是有些封(feng)裝需要我們自(zi)己(ji)來畫(hua)。
要想自己畫元器(qi)件封裝(zhuang)，首先需(xu)要建立一個(ge)pcblib庫(ku)文件，
【File】->【New】->【Library】->【PCB Library】,如下圖操作。

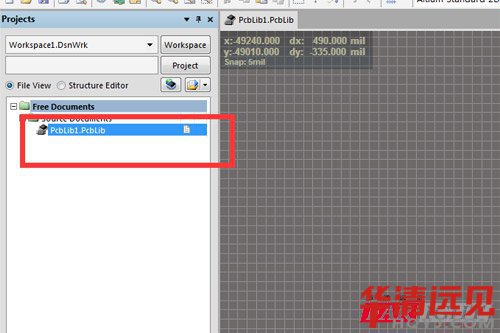

創建好之后(hou)，是這樣，如下(xia)圖(tu)

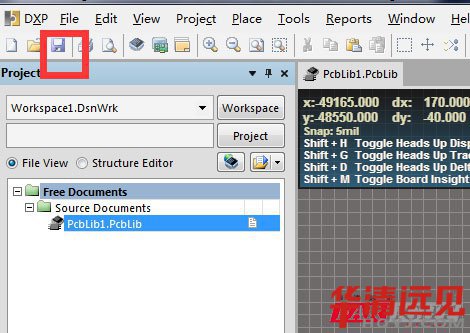

但是還(huan)沒有(you)保存，點一下保存按鈕，如下圖

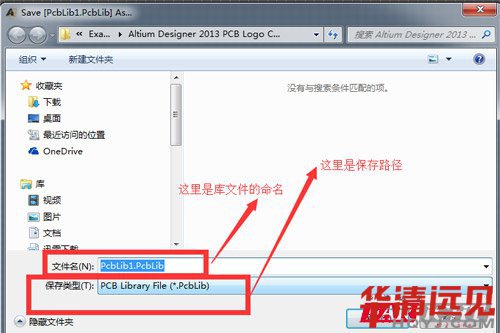

然后根據自己的需求(qiu)更(geng)改文件路徑以(yi)及命名(ming)，如下圖

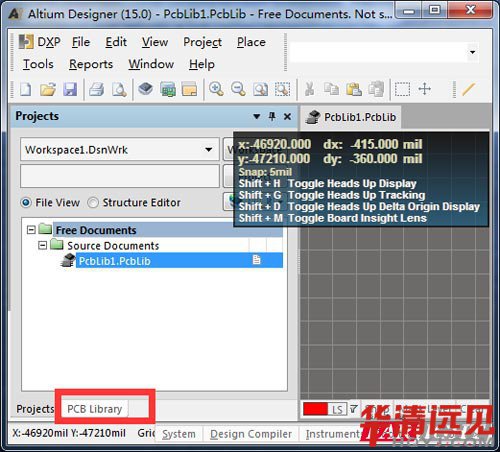

然后就可以在這個(ge)庫文(wen)件里(li)面畫我(wo)們需要的元器件封裝了，在這里(li)有(you)一(yi)個(ge)窗(chuang)口，打開它

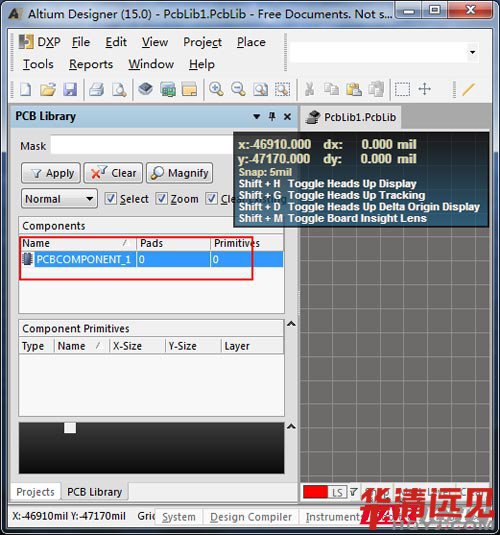

就可(ke)以看(kan)到我們(men)這個庫里面包含的所(suo)有元器件封裝了(le)，雙擊左(zuo)邊的元器件封裝可(ke)以更改名(ming)字

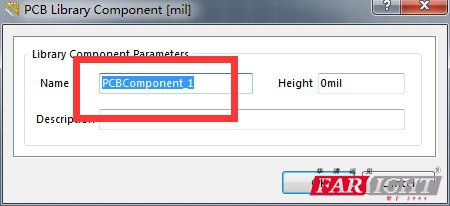

在這(zhe)里改名字
我們(men)以(yi)0805電阻封裝為例畫一(yi)下0805封裝
首先要放置(zhi)兩(liang)個焊盤(pan)

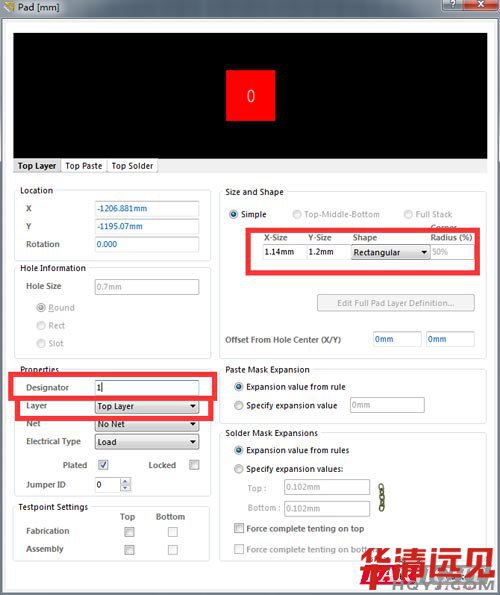

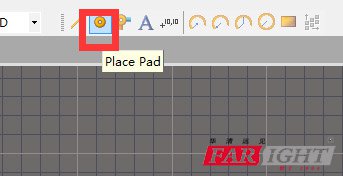

放置焊(han)盤(pan)按鈕，點擊一下(xia)，再按一下(xia)鍵盤(pan)上(shang)的的【Tab】鍵，編輯焊(han)盤(pan)屬性(xing)，

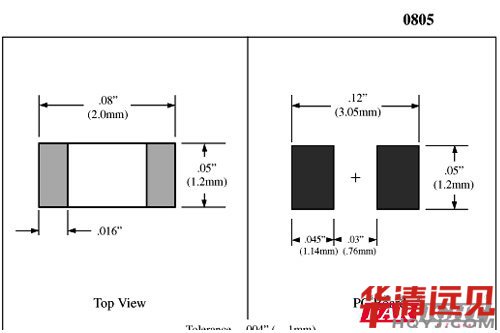

看一下(xia)封(feng)裝(zhuang)尺(chi)寸圖計算得出(chu)兩個焊盤(pan)的(de)中心距離(li)是1.91mm，我們就把(ba)網格間距大小(xiao)調整為1.91mm。
然后(hou)把第一個焊(han)盤放(fang)到網格上，再(zai)放(fang)置第二個焊(han)盤就可以了

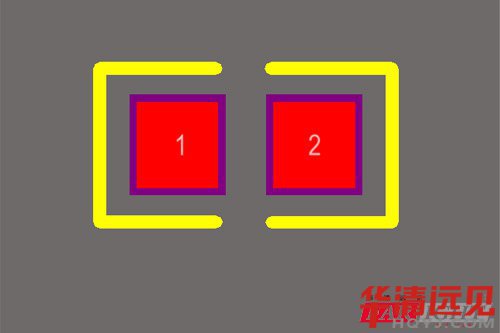

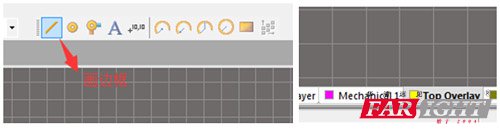

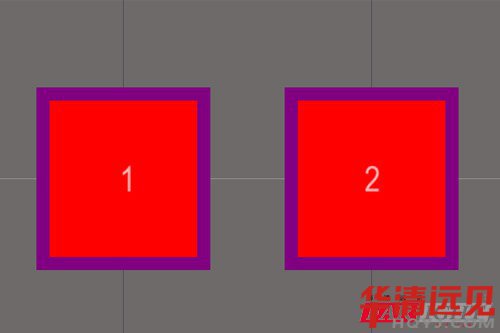

這樣，兩個焊(han)盤(pan)我們畫(hua)好了(le)，然后(hou)我們把網格(ge)大小調回1MIL,畫(hua)上邊框
這樣，一個0805封裝電阻就畫好(hao)了。

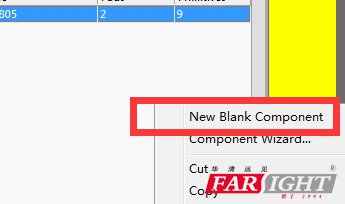

在(zai)這(zhe)里右擊(ji)一下，選(xuan)擇New Blank Componet ,來新建一個新的元(yuan)器件(jian)封裝(zhuang)圖，如果想要刪掉(diao)某一個元(yuan)器件(jian)封裝(zhuang)，直接在(zai)這(zhe)個元(yuan)器件(jian)封裝(zhuang)上面(mian)右擊(ji)

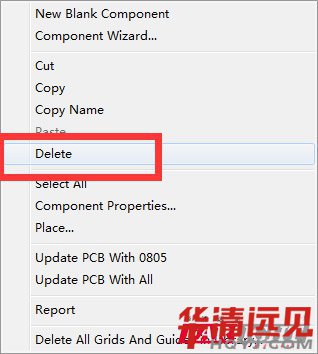

如果想(xiang)要刪掉某一個(ge)元器(qi)(qi)件封裝(zhuang)，直接在這個(ge)元器(qi)(qi)件封裝(zhuang)上面右(you)擊，選擇Delete就可以了。
