嵌(qian)入式系(xi)(xi)統(tong)從上電到(dao)操(cao)作系(xi)(xi)統(tong)運行的完整啟(qi)動流(liu)程
時間：2024-12-25 來源：華清遠見
嵌入(ru)式系(xi)統(tong)的(de)(de)啟(qi)動過(guo)程是一(yi)個從硬件初始(shi)化到操(cao)作系(xi)統(tong)加載并運行(xing)的(de)(de)復雜(za)過(guo)程。以下是這(zhe)一(yi)流程的(de)(de)完整剖析(xi)，從上電開始(shi)到操(cao)作系(xi)統(tong)運行(xing)結束。
1. 上電階段 (Power-On)
· 硬件上電：電(dian)源(yuan)供應穩(wen)定，系(xi)統硬件(jian)(jian)啟動。關鍵硬件(jian)(jian)（如電(dian)壓調節器(qi)、電(dian)容等）確保(bao)電(dian)路(lu)達到(dao)工作條件(jian)(jian)。
· 復位信號：復位電路釋放復位信(xin)號，使 CPU 開始從(cong)預(yu)定義的地址（通常(chang)是 ROM 的起(qi)始地址）執行代碼。
2. 引導階段 (Bootloader)
引(yin)導階段是嵌(qian)入式系統啟動(dong)的核心(xin)部分(fen)，負責初始化硬件并將操作系統加(jia)載到內存中。可(ke)以(yi)分(fen)為以(yi)下幾個子(zi)階段：
（1）第一階段引導 (Stage 1 Bootloader)
· 代碼存儲位置：通常位于 ROM、Flash 或(huo)片上(shang)存儲器中(zhong)。
· 關鍵功能：
o CPU 初始化：設置時鐘頻(pin)率、配置緩存和 MMU（若有）。
o 基礎(chu)硬(ying)件初始化(hua)：初始化(hua) DRAM（如果操作系(xi)統需要加載到 RAM 中）、串口（用于調試）。
o 加載第二階(jie)段引(yin)導(dao)程序(xu)到 RAM 中。
（2）第二階段引導 (Stage 2 Bootloader)
· 存(cun)儲(chu)器(qi)加(jia)載：將操作(zuo)系統鏡像（如(ru) Linux 的內核）從外部存(cun)儲(chu)（NAND、eMMC、SD 卡等）加(jia)載到(dao) DRAM 中。
· 硬件設(she)(she)備(bei)初始(shi)化(hua)：更全面地初始(shi)化(hua)外(wai)設(she)(she)，如網卡(ka)、存(cun)儲控制器、顯示設(she)(she)備(bei)等。
· 內核(he)參(can)數(shu)傳(chuan)遞：將必要的硬件參(can)數(shu)（如(ru)設備樹或 ATAGS）傳(chuan)遞給(gei)操(cao)作(zuo)系統內核(he)。
· 跳轉到內核(he)：完成(cheng)所有準備后，跳轉到操作(zuo)系統內核(he)的入口點。
3. 內核加載階段 (Kernel Boot)
操(cao)作系統內核(he)接管引(yin)導過程，完(wan)成(cheng)系統初始(shi)化。以 Linux 為例：
· 硬件(jian)抽(chou)象層初始(shi)化：
o 初始(shi)化中斷控制器。
o 設置內(nei)存管理（分頁、虛擬內(nei)存等(deng)）。
o 初(chu)始化(hua)時(shi)鐘(zhong)和調度器。
· 驅(qu)動加載(zai)：
o 加(jia)載設備驅動程序(xu)（如 UART、I2C、SPI）。
o 設置根文件(jian)系統（Root Filesystem）。
· 掛載根文件系(xi)統(tong)：操作系(xi)統(tong)需要一個文件系(xi)統(tong)來(lai)訪問用(yong)戶(hu)級應用(yong)程序和資源(yuan)。
4. 用戶空間初始化 (User Space Init)
內核完(wan)成(cheng)后(hou)，啟動(dong)用戶(hu)空間的(de)進程，通常包括：
· init 進程(cheng)：用戶空間的第一(yi)個進程(cheng)，負(fu)責啟動其他系統服務(wu)和應用程(cheng)序。
· 系統服務(wu)啟動(dong)：
o 啟動(dong)守(shou)護進(jin)程（如網(wang)絡管理、日志服務(wu)）。
o 加載動態模(mo)(mo)塊（如驅動程序模(mo)(mo)塊）。
· 運行用(yong)戶應用(yong)程(cheng)序：最終執(zhi)行目標應用(yong)程(cheng)序，例如嵌入式 GUI 或控制系統邏輯。
5. 運行階段 (Operational Phase)
系統(tong)完(wan)成啟(qi)動后，進入運行(xing)階段，此時設(she)備已經準備好執行(xing)其嵌入式(shi)任務。
關鍵部分詳解
（1）復位向量(liang) (Reset Vector)
· 當(dang)嵌入式系統上電時，CPU 從固定的復位地(di)(di)址(zhi)(zhi)開始執(zhi)行代碼。這個地(di)(di)址(zhi)(zhi)通(tong)常被配置為 Bootloader 的起始地(di)(di)址(zhi)(zhi)。
（2）硬件(jian)初始化的挑戰
· DRAM 初始(shi)化：在加(jia)載操作(zuo)系統前，必須正確配置和測試 DRAM 控(kong)制器(qi)。
· 外設依賴(lai)：如 SPI Flash 的延(yan)遲或(huo)電源穩定時(shi)間可能會影響引(yin)導速度。
（3）Bootloader 的多(duo)階段設計
Bootloader 通常被分成多個(ge)階(jie)(jie)段，以實現模塊化(hua)和靈活性。第一(yi)階(jie)(jie)段占用更少的空間并能運行在有限(xian)的存儲器(qi)中，而第二階(jie)(jie)段則承擔更復雜的任務。
啟動過程的時間優化
1. 減少硬件初(chu)始化時間(jian)：避免初(chu)始化未使用的(de)外(wai)設。
2. 壓(ya)縮引(yin)導鏡(jing)像：減小內(nei)核(he)或文件(jian)系統(tong)鏡(jing)像的大小以加速加載。
3. 簡化(hua)驅動(dong)加載：僅加載必要(yao)的驅動(dong)程(cheng)序。

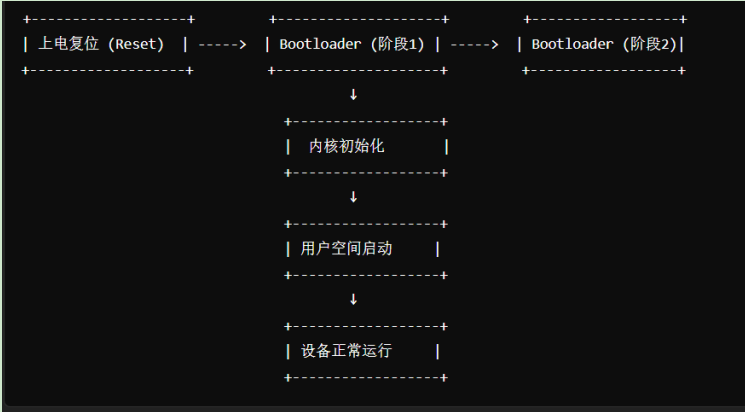

圖示流程
結語
嵌入式系統(tong)(tong)的啟動(dong)過(guo)程是硬件(jian)、固件(jian)和(he)操(cao)作(zuo)(zuo)系統(tong)(tong)的密(mi)切協作(zuo)(zuo)。理(li)解每(mei)個階段(duan)的作(zuo)(zuo)用(yong)和(he)相互關(guan)系對于優(you)化(hua)系統(tong)(tong)啟動(dong)時間和(he)故障排查至(zhi)關(guan)重要。通過(guo)定制 Bootloader、優(you)化(hua)內(nei)核配置，可以顯著提升系統(tong)(tong)啟動(dong)效率，滿足實際項(xiang)目需求。
