硬件抽象層（HAL）的設計如何提(ti)高(gao)代碼(ma)的可移植性
時間：2024-12-24 來源：華清遠見
在嵌入(ru)式系統開(kai)發中，硬件(jian)抽象層（HAL）的(de)(de)設計是提(ti)高代碼可(ke)移植性(xing)的(de)(de)關(guan)鍵。通過提(ti)供統一的(de)(de)API接口，HAL使得上層應用能夠屏蔽底(di)層硬件(jian)的(de)(de)差異，從而實現跨平臺(tai)的(de)(de)無縫移植。本文將詳細探(tan)討HAL如何實現這(zhe)一目(mu)標，并(bing)通過對比寄存器編程、標準庫編程和HAL編程的(de)(de)方法(fa)，展示(shi)其(qi)優勢。
HAL的概念及設計原則
什么是硬件抽象層（HAL）？
硬件(jian)抽象(xiang)層（HAL，Hardware Abstraction Layer）是一種軟(ruan)(ruan)件(jian)層，它位于操作(zuo)(zuo)系統和應用軟(ruan)(ruan)件(jian)之間，用于隔離硬件(jian)平臺(tai)的(de)(de)具體實現(xian)細節。HAL通過(guo)定義(yi)一組標準的(de)(de)API接口，為上層應用提供(gong)一致(zhi)的(de)(de)操作(zuo)(zuo)方式，從而隱藏(zang)不(bu)同硬件(jian)平臺(tai)之間的(de)(de)差異。
HAL的設計原則
1. 接口標準化：HAL提(ti)供統一的API接(jie)口，使得(de)上層(ceng)應用(yong)無(wu)需關心底(di)層(ceng)硬(ying)件的具體實現。
2. 模塊化設計：HAL將不同的硬件功(gong)能模塊(kuai)化，每個模塊(kuai)負責特(te)定的功(gong)能，如GPIO、UART、SPI等。
3. 驅動封裝：HAL對硬(ying)件驅動進行封裝，隱藏了(le)硬(ying)件操作的(de)細節，簡化(hua)了(le)上層應用的(de)開發。
4. 配置驅動：通過配置文件(jian)或宏定義，選擇具(ju)體的硬件(jian)平臺和驅動，實現靈活的硬件(jian)支(zhi)持。
HAL與寄存器編程的對比
寄存器編程
寄存器編(bian)程直接操(cao)作硬件寄存器，這(zhe)種方法效(xiao)率高，但缺乏(fa)靈活性和可移植性。
示例
假設我們有一個簡(jian)單的任務：配(pei)置一個GPIO引腳為(wei)輸出模式，并將其置為(wei)高電平。我們將分別(bie)在STM32和TI MSP430兩個不同的微控制(zhi)器上實現這一任務。
STM32上的寄(ji)存器編程
// STM32寄存器編程(cheng)
#define GPIOA_MODER (*((volatile uint32_t *)0x48000000))
#define GPIOA_ODR (*((volatile uint32_t *)0x48000014))
void toggle_led() {
GPIOA_MODER |= (1 <;< 10); // 設(she)置(zhi)PA5為輸出模式
GPIOA_ODR |= (1 << 5); // 將PA5置為高電平
}
TI MSP430上(shang)的寄存器編程(cheng)
/ MSP430寄存器(qi)編程
#define P1DIR (*((volatile uint8_t *)0x0202))
#define P1OUT (*((volatile uint8_t *)0x0201))
void toggle_led() {
P1DIR |= (1 << 0); // 設置(zhi)P1.0為輸出模式
P1OUT |= (1 << 0); // 將P1.0置為高電平
}
分析
從上述代碼(ma)可以看(kan)出，雖然兩個(ge)微控制(zhi)器的任務相同(tong)(tong)，但由于它(ta)們直接(jie)操作寄(ji)(ji)存(cun)器，代碼(ma)完(wan)全不(bu)同(tong)(tong)。這種直接(jie)操作寄(ji)(ji)存(cun)器的方法導致了(le)以下問題：
1. 硬件依賴性強：代碼與具(ju)體的硬件平臺綁定，移(yi)植(zhi)到其他平臺需要重新編(bian)寫。
2. 維護難度大：由于(yu)缺乏抽象層(ceng)，代碼(ma)難以維護和擴(kuo)展。
3. 開發(fa)(fa)效率低：每次移植都需要查閱新平臺(tai)的寄存器手冊(ce)，增加了開發(fa)(fa)時間。
HAL與標準(zhun)庫編程的對(dui)比(bi)
標準庫編程
標(biao)準庫(ku)編(bian)程(cheng)使用廠商提供(gong)的庫(ku)函數來操(cao)作硬件，這種方(fang)法比寄存器編(bian)程(cheng)更高層次，但仍(reng)缺乏(fa)統(tong)一的接(jie)口。
示例
同樣的(de)功(gong)能，使用STM32的(de)標準庫編(bian)程如下：
// STM32標(biao)準庫編程(cheng)
#include "stm32f4xx_hal.h"
void toggle_led() {
__HAL_RCC_GPIOA_CLK_ENABLE(); // 使能GPIOA時鐘
GPIO_InitTypeDef GPIO_InitStruct = {0};
GPIO_InitStruct.Pin = GPIO_PIN_5;
GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
GPIO_InitStruct.Pull = GPIO_NOPULL;
GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;
HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);
HAL_GPIO_WritePin(GPIOA, GPIO_PIN_5, GPIO_PIN_SET); // 將(jiang)PA5置為高電平(ping)
}
同樣的功能(neng)，使用NXP Kinetis的標準庫編程如(ru)下：
// NXP Kinetis標(biao)準(zhun)庫編程
#include "fsl_gpio.h"
#include "fsl_port.h"
#include "fsl_clock.h"
void toggle_led() {
CLOCK_EnableClock(kCLOCK_PortA); // 使能Port A時(shi)鐘
port_pin_config_t config = { kPORT_PullDisable, kPORT_FastSlowRate, kPORT_PassiveFilterDisable }; ;
PORT_SetPinConfig(PORTA, 5U, &config); // 配置PTA5為GPIO
GPIO_PinInit(GPIOA, 5U, &(gpio_pin_config_t){ kGPIO_DigitalOutput, 0 }); // 初始化(hua)PTA5為輸出
GPIO_WritePinOutput(GPIOA, 5U, 1); // 將PTA5置為高電平
}
分析
從(cong)上述代(dai)碼可(ke)以看(kan)出，雖然(ran)使(shi)用了標(biao)準(zhun)庫(ku)函數(shu)，但(dan)由于(yu)不同(tong)(tong)廠商(shang)的(de)(de)(de)標(biao)準(zhun)庫(ku)接口可(ke)能不同(tong)(tong)，代(dai)碼仍然(ran)不具備良好的(de)(de)(de)可(ke)移植性。例(li)如，從(cong)STM32移植到NXP Kinetis時(shi)，需要(yao)使(shi)用NXP的(de)(de)(de)標(biao)準(zhun)庫(ku)，并修(xiu)改(gai)相關的(de)(de)(de)庫(ku)函數(shu)調用。此外，標(biao)準(zhun)庫(ku)的(de)(de)(de)更新(xin)可(ke)能會改(gai)變函數(shu)的(de)(de)(de)參數(shu)或行為(wei)，導致代(dai)碼兼(jian)容性問(wen)題。
HAL編(bian)程的(de)優勢
HAL編程的定義
HAL編(bian)程通(tong)過提(ti)供統一的API接口，進一步提(ti)高(gao)了代碼的可(ke)移植性和(he)可(ke)維護性。HAL庫通(tong)常由硬件廠商(shang)提(ti)供，包含對各(ge)種外設的抽(chou)象接口。
HAL編(bian)程的(de)示例
同樣的(de)(de)功能，使(shi)用(yong)STM32 HAL庫編程的(de)(de)代碼如下：
// 使(shi)用(yong)STM32 HAL庫操作GPIO
#include "stm32f4xx_hal.h"
void toggle_led() {
__HAL_RCC_GPIOA_CLK_ENABLE(); // 使能GPIOA時(shi)鐘(zhong)
GPIO_InitTypeDef GPIO_InitStruct = {0};
GPIO_InitStruct.Pin = GPIO_PIN_5;
GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
GPIO_InitStruct.Pull = GPIO_NOPULL;
GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;
HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);
HAL_GPIO_TogglePin(GPIOA, GPIO_PIN_5); // 切換PA5狀(zhuang)態
}

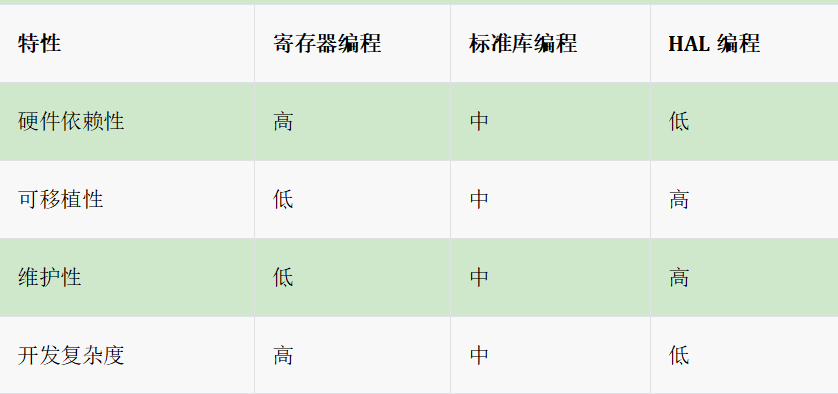

HAL編程的優勢總結
通(tong)過(guo)以(yi)上(shang)對比可以(yi)看出，HAL的設計(ji)通(tong)過(guo)標準化接口和(he)封裝硬件(jian)細(xi)節，大大提高了代碼(ma)的可移植性(xing)和(he)維護性(xing)。對于嵌入式(shi)系統開發(fa)者來說(shuo)，使用HAL不(bu)僅能簡化開發(fa)過(guo)程，還(huan)能確(que)保代碼(ma)在不(bu)同(tong)硬件(jian)平(ping)臺上(shang)的兼(jian)容(rong)性(xing)和(he)穩定性(xing)
