嵌入式開發(fa)MOS原理(li)與應用
時間：2024-09-04 來源：華清遠(yuan)見
一(yi)、MOS技術簡介
MOS技術是一種基(ji)于金屬(shu)-氧(yang)化(hua)(hua)物-半導(dao)體結構的電(dian)子器(qi)件制造技術，廣泛應(ying)用(yong)于集成電(dian)路（IC）的制造和(he)嵌入式系統的設計中(zhong)。其基(ji)本結構包括(kuo)金屬(shu)接(jie)觸、氧(yang)化(hua)(hua)物絕緣層和(he)半導(dao)體材料（通常(chang)是硅(gui)）。MOS技術以其低功耗、高集成度和(he)可靠性等(deng)特點，在各種應(ying)用(yong)場景(jing)中(zhong)得到了廣泛的應(ying)用(yong)。
二、MOS的工(gong)作原理(li)
MOS器件(jian)的工作原理主(zhu)要依賴于柵極（Gate）、漏(lou)極（Source）和(he)源極（Drain）之間的電(dian)場(chang)(chang)調控。通(tong)過在柵極上施加電(dian)壓，形成電(dian)場(chang)(chang)，從而(er)控制柵極下方半導(dao)體中的載流(liu)子（電(dian)子或空穴）運動。這種電(dian)場(chang)(chang)調控機制使(shi)得MOS器件(jian)能夠實現電(dian)流(liu)的調制，從而(er)實現開關(guan)功能或模擬信號處理。

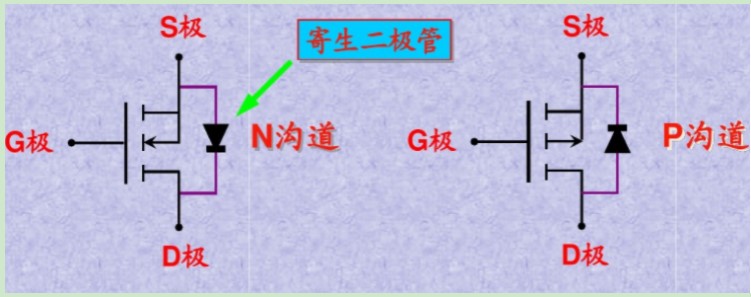

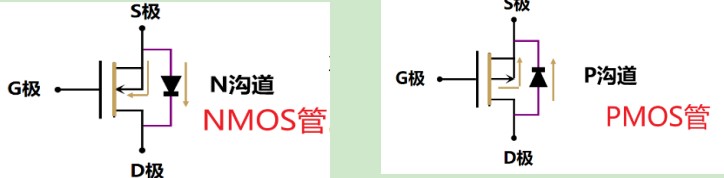

圖(tu)2-1 ; 圖(tu)2-2
MOS管的工(gong)作一般(ban)分為以下三步：
a.靜電場形(xing)成：在(zai)柵極(ji)上施加電壓（通常(chang)是正電壓），在(zai)柵極(ji)與襯底之間形(xing)成靜電場。
b.電(dian)(dian)場(chang)調制：靜電(dian)(dian)場(chang)影響了(le)襯底中的(de)自由載(zai)流子(zi)（電(dian)(dian)子(zi)或空穴）的(de)分布。例如(ru)，在N型(xing)MOS管(guan)中，當柵極施加正電(dian)(dian)壓時，柵極下(xia)方的(de)P型(xing)襯底區(qu)域中的(de)電(dian)(dian)子(zi)被吸(xi)引向上移動，形成(cheng)一個電(dian)(dian)子(zi)濃度的(de)反型(xing)區(qu)域，稱為溝道（Channel）。
c.導(dao)(dao)通控(kong)制：溝道(dao)(dao)的形成與否(fou)直接決定(ding)了(le)從(cong)漏極到(dao)源(yuan)(yuan)極的電(dian)流導(dao)(dao)通情況。當(dang)柵(zha)極施加足夠的正電(dian)壓(ya)時(shi)，溝道(dao)(dao)形成，電(dian)流可(ke)以從(cong)漏極流向源(yuan)(yuan)極；當(dang)柵(zha)極電(dian)壓(ya)低于臨界值(zhi)時(shi)，溝道(dao)(dao)消失，電(dian)流不能通過。
三、MOS在嵌入(ru)式系統中的應用
3.1處理(li)器與微(wei)控制(zhi)器：
處理器：現(xian)代處理器大多(duo)采用(yong)MOS技術(shu)，其內部包含大量的MOS晶體管(guan)，以實(shi)現(xian)高(gao)速計算和復雜(za)操作。
微(wei)控制器(qi)：用于控制各種(zhong)(zhong)嵌入(ru)式系統，例如(ru)傳感(gan)器(qi)、執行器(qi)、通信接口等。MOS技術的(de)(de)高集成(cheng)度和低功耗特性使得微(wei)控制器(qi)在各種(zhong)(zhong)環境(jing)中具備良好的(de)(de)穩定性和性能。
圖3-1
3.2存儲器：
靜(jing)態隨機存(cun)(cun)取存(cun)(cun)儲器（SRAM）：用于快速(su)數據存(cun)(cun)取，MOS技術提供了高(gao)速(su)的(de)存(cun)(cun)取速(su)度和低功耗的(de)優(you)勢。
閃存：用于數據存儲和程序存儲，MOS技(ji)術的高密度(du)和可靠性使得(de)閃存在嵌(qian)入式系統中廣泛應用。
3.3傳感(gan)器與執(zhi)行器控(kong)制：
傳感(gan)器接口：MOS技術(shu)可用于(yu)傳感(gan)器信號(hao)的放大、濾波和數字(zi)化處(chu)理。
執行(xing)器控制：MOS技術的開關(guan)功能(neng)可(ke)用(yong)于驅動(dong)各種執行(xing)器，例如電動(dong)機、閥門控制等。
圖3-2
四、通信接口
串(chuan)(chuan)行接口(kou)(kou)：MOS技術用于實現UART、SPI、I2C等串(chuan)(chuan)行通(tong)(tong)信接口(kou)(kou)，用于與外部設備進行數據(ju)交換和通(tong)(tong)信。
無(wu)(wu)線通信(xin)：MOS技(ji)術在射頻電路中的應用(yong)，例(li)如WiFi、藍牙等無(wu)(wu)線通信(xin)標準的實現(xian)。
五、結語
MOS技術作為嵌(qian)入式系(xi)(xi)統(tong)(tong)設計中的(de)核心技術之一，通過其高集成度、低(di)功耗、高速度和可(ke)靠性，為現代電(dian)子設備(bei)和嵌(qian)入式系(xi)(xi)統(tong)(tong)的(de)發展提供(gong)了堅實的(de)基礎。隨著技術的(de)不斷進步和應用場景(jing)的(de)擴展，MOS技術在(zai)未來(lai)將繼(ji)續發揮重要作用，推動嵌(qian)入式系(xi)(xi)統(tong)(tong)在(zai)各個領域(yu)的(de)創新與發展。
