工程師總結的(de)六大CAN總線錯誤幀原因
時(shi)間：2024-09-02 來源：華清遠見

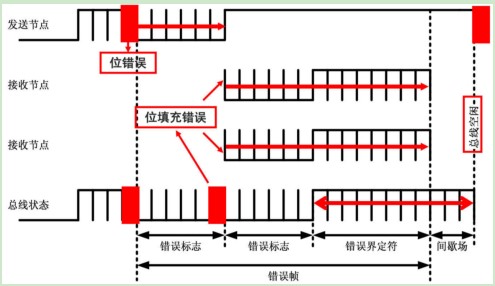

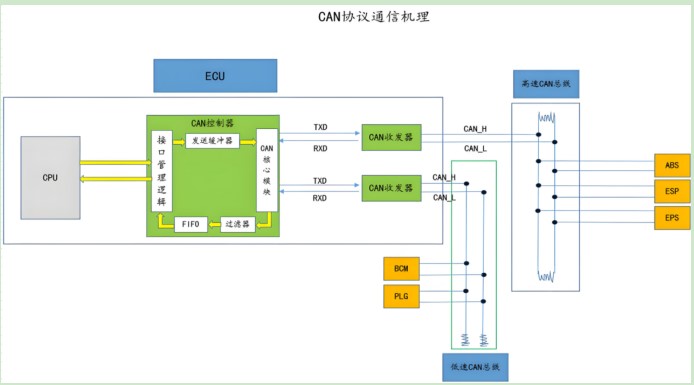

CAN總(zong)線（Controller Area Network）作為一種廣(guang)泛應用于汽車電子、工業(ye)自動化、醫療設(she)備等領域的通信協議，以其(qi)高(gao)效、可(ke)靠的通信能力(li)著稱。然(ran)而，盡(jin)管CAN總(zong)線的可(ke)靠性(xing)很高(gao)，在實(shi)際應用中，錯(cuo)誤(wu)幀(zhen)仍然(ran)可(ke)能發生。本文將(jiang)探討(tao)工程師們總(zong)結的六大CAN錯(cuo)誤(wu)幀(zhen)原(yuan)因，幫助您在實(shi)際開發和(he)調試過程中更好地理解(jie)和(he)解(jie)決這些(xie)問題。
1. 物理層問題
1.1 接線問題

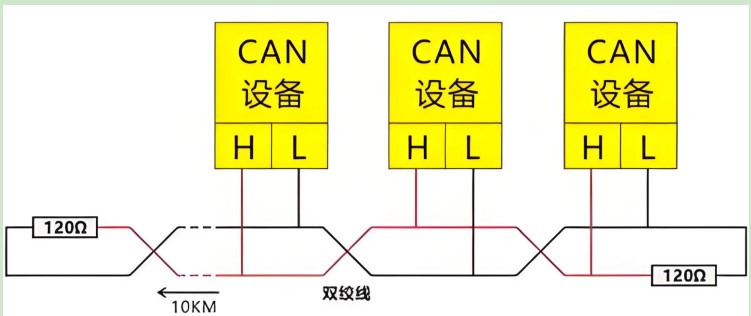

CAN總(zong)線(xian)(xian)的物理(li)層通常由兩根信(xin)號線(xian)(xian)（CAN_H和CAN_L）構(gou)成。這兩條線(xian)(xian)要(yao)求(qiu)具有一(yi)定的差分阻抗（通常為120歐姆），并且在兩端(duan)各接(jie)一(yi)個終(zhong)(zhong)端(duan)電阻。如(ru)果接(jie)線(xian)(xian)不當，例如(ru)終(zhong)(zhong)端(duan)電阻未正確接(jie)入、接(jie)線(xian)(xian)過長或信(xin)號線(xian)(xian)之間的距離不對等，都會導致信(xin)號反射(she)和損(sun)耗，進而引(yin)發(fa)錯(cuo)誤幀。
1.2 接地不良
CAN節點之間接地(di)不(bu)良會導(dao)致(zhi)電(dian)平(ping)差(cha)異，使(shi)得差(cha)分(fen)信(xin)號失真，進(jin)而影響通信(xin)的穩定性。特別是在工業環境中，長距離或多節點通信(xin)中，接地(di)問題尤為重(zhong)要。接地(di)不(bu)良引起的噪聲可(ke)能會干擾CAN總(zong)線的正常通信(xin)，導(dao)致(zhi)錯誤(wu)幀的產生。
2.波特率配置錯誤
不(bu)同節點(dian)之(zhi)間的(de)CAN波特(te)(te)率需(xu)要(yao)完(wan)全(quan)一致(zhi)(zhi)，否則將導(dao)致(zhi)(zhi)無法(fa)同步(bu)。這(zhe)通常(chang)會(hui)引發一系(xi)列問(wen)題(ti)，包括錯誤幀的(de)產生。在調試或維(wei)護中(zhong)，必須確保所(suo)有節點(dian)的(de)波特(te)(te)率配置相同。如果在系(xi)統升級(ji)或維(wei)護中(zhong)誤設了不(bu)同的(de)波特(te)(te)率，可能會(hui)導(dao)致(zhi)(zhi)通信(xin)中(zhong)斷(duan)，并且難以快速發現(xian)問(wen)題(ti)的(de)根(gen)源。
3. 硬件故障
3.1 芯片故障
CAN控制(zhi)器芯片或(huo)驅動(dong)電(dian)路的(de)故障也(ye)可(ke)能(neng)引發錯誤幀(zhen)。例如，芯片內部的(de)差分(fen)信號放大器損壞可(ke)能(neng)會導(dao)致(zhi)信號傳輸不穩定。雖然芯片故障相對少見(jian)，但(dan)在一些極端的(de)工(gong)作(zuo)環境中，長時(shi)間的(de)高溫或(huo)過電(dian)壓可(ke)能(neng)會導(dao)致(zhi)芯片逐漸(jian)失效。
3.2 節點故障

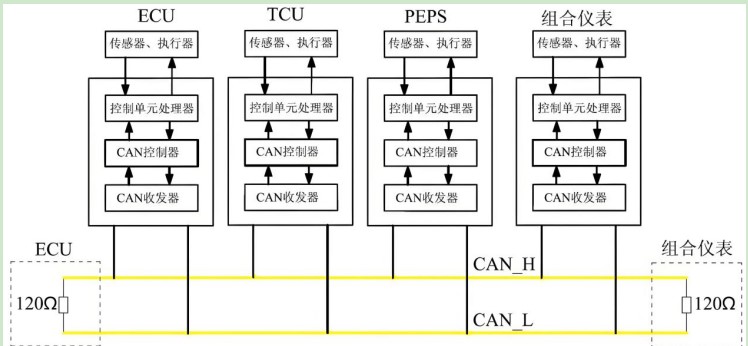

CAN總(zong)線是(shi)一(yi)(yi)個多節點系統，如果(guo)其中一(yi)(yi)個節點硬(ying)件發生(sheng)故障，比如總(zong)線短(duan)路、開路或驅動電流過高(gao)，都會(hui)影響整個網(wang)絡(luo)的通信，產生(sheng)大量錯(cuo)誤幀。這(zhe)種情況在(zai)多節點系統中尤為常見，需要對(dui)節點進行逐一(yi)(yi)排查。
4. 電磁干擾（EMI）
電(dian)磁干擾是(shi)CAN總線常見的問(wen)題之一。特別(bie)是(shi)在工業環境中，強電(dian)磁場或高頻開關(guan)電(dian)路會對CAN總線產生干擾，導致(zhi)信(xin)號(hao)畸變或丟失，最終引發錯誤幀(zhen)。為了減少EMI的影響，可以采(cai)取(qu)屏蔽電(dian)纜、優化接(jie)地和濾波等措施。
5. 協議棧錯誤
軟件層面的錯(cuo)誤(wu)同樣會導致CAN錯(cuo)誤(wu)幀的產生(sheng)。例如(ru)，在編(bian)寫CAN通信協議(yi)棧(zhan)時，如(ru)果對CAN控(kong)制器的配置不當(dang)，如(ru)過濾器設置錯(cuo)誤(wu)、通信模式（正(zheng)常模式、只監(jian)聽模式）選擇(ze)錯(cuo)誤(wu)等(deng)，都會引發通信故(gu)障(zhang)，進(jin)而產生(sheng)錯(cuo)誤(wu)幀。調試過程中，工程師需要對協議(yi)棧(zhan)進(jin)行(xing)全(quan)面檢查，確保配置無誤(wu)。
6. 超載幀（Overload Frame）

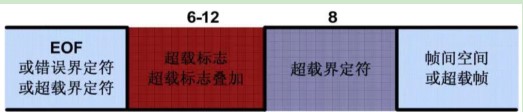

當CAN控(kong)制器無(wu)法處(chu)理(li)接收到(dao)的(de)(de)幀時，它會發(fa)(fa)送(song)一個超載(zai)幀（Overload Frame）以(yi)通知其他節點暫時停止(zhi)發(fa)(fa)送(song)數據。超載(zai)幀過多可能(neng)會影響總線(xian)的(de)(de)實時性(xing)，進而導(dao)致數據丟(diu)失或錯誤幀的(de)(de)出現。這種情況(kuang)多發(fa)(fa)生在總線(xian)負載(zai)過高或控(kong)制器處(chu)理(li)能(neng)力不足的(de)(de)情況(kuang)下。
總結
CAN總線(xian)錯誤(wu)幀的產(chan)生原(yuan)因多(duo)種多(duo)樣(yang)，涵蓋了從物理(li)層、硬件到軟(ruan)件的各個方面。在調(diao)試和開發過(guo)程中(zhong)，工程師需要全面考慮這些(xie)因素(su)，才(cai)能有(you)效(xiao)地(di)排查和解(jie)決(jue)問題。通過(guo)合理(li)的設計、嚴格的測試以及細(xi)致(zhi)的調(diao)試，可(ke)以最大限(xian)度(du)地(di)減(jian)少錯誤(wu)幀的產(chan)生，確保CAN總線(xian)的穩定(ding)性和可(ke)靠性。
