嵌入式開發，邏輯分析儀一定要會用
時間：2024-07-16 來源：華清遠見
一、邏輯分析儀的作用
邏輯分析儀是一種電子測量儀器，主要用于分析和調試數字電路。它們通常用于以下幾個方面：
1.信號分析和觀察： 邏輯分析儀能夠捕獲和顯示數字信號的波形。這對于查看信號的時序關系、脈沖寬度、協議解碼等非常有幫助，特別是在復雜的數字系統中。
2.故障排除： 在數字電路中，故障可能是由于信號未正確傳輸、時序問題、數據協議錯誤等引起的。邏輯分析儀可以幫助工程師找出問題所在，定位故障，并進行必要的修復。
3.時序分析： 對于高速數字電路或時序敏感的應用，邏輯分析儀能夠提供高精度的時序分析功能。這對于確保信號在正確的時間和順序下到達目標設備至關重要。
4.協議解碼： 許多邏輯分析儀具有協議解碼功能，能夠將捕獲的信號數據轉換為易于理解的數據包或消息。這在分析串行通信（如UART、SPI、I2C）、總線協議（如PCIe、USB）時非常有用。

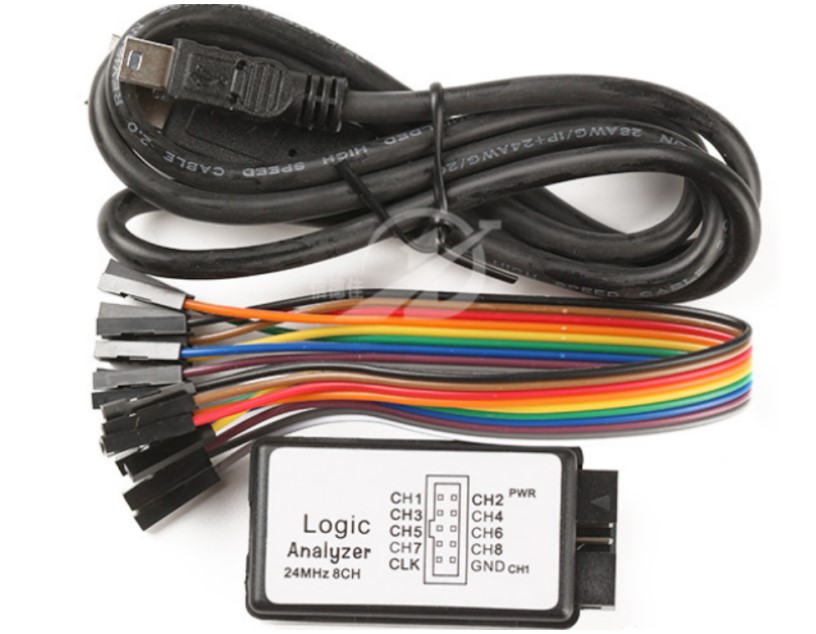

圖1.1邏輯分析儀圖

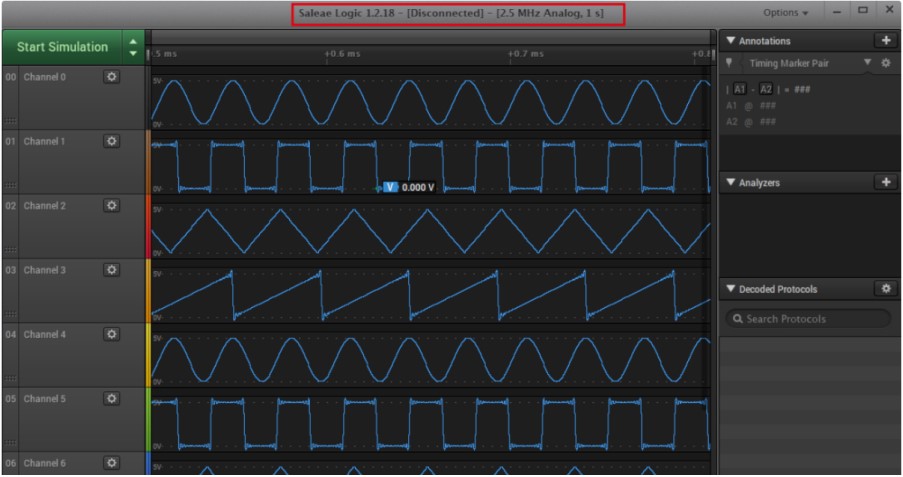

圖1.2邏輯分析儀軟件界面
二、使用邏輯分析儀采樣串口信息
1.確保邏輯分析儀的探頭與目標設備的串口信號正確連接。通常，邏輯分析儀會有多個探頭，每個探頭連接到串口的不同引腳，如數據線（TX、RX）、地線和可能的控制線（如RTS、CTS）。
確保邏輯分析儀的采樣率和觸發設置正確配置，以捕獲串口通信的完整數據幀。

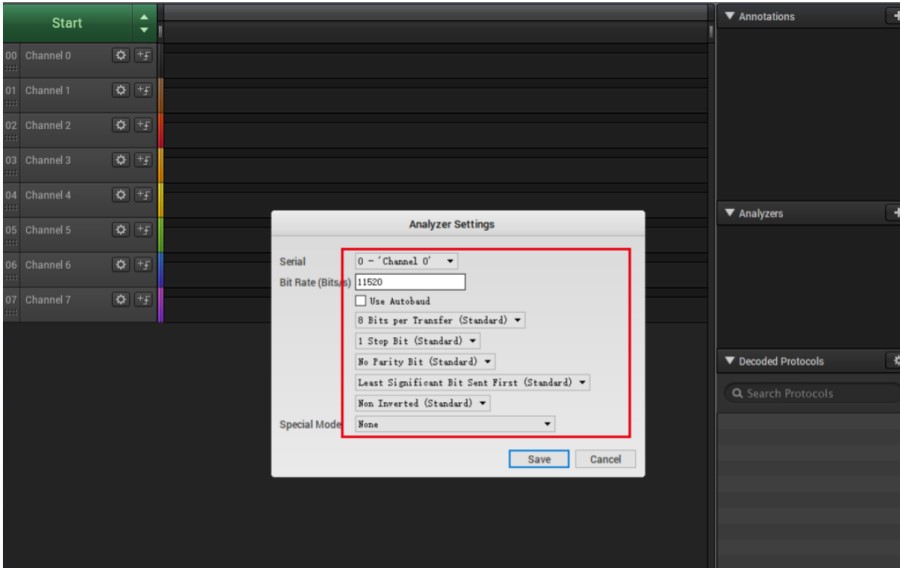

2.打開邏輯分析儀的軟件界面，選擇或創建一個新的捕獲配置。
設置采樣速率：通常串口通信的速率（波特率）在一定范圍內，確保邏輯分析儀的采樣率足夠高，以捕獲所需的波形細節。
設置觸發條件：配置邏輯分析儀以在觸發條件發生時開始采樣。對于串口通信，通常可以設置為在特定數據模式、特定的數據值（如起始位、停止位）或特定的信號電平（如高電平到低電平或低電平到高電平）時觸發采樣。
3.啟動邏輯分析儀的捕獲過程。一旦觸發條件滿足，邏輯分析儀將開始記錄串口通信的波形數據。確保捕獲的數據包含完整的通信周期，從數據發送開始到接收完成，并包括可能的控制信號（如流控信號）。

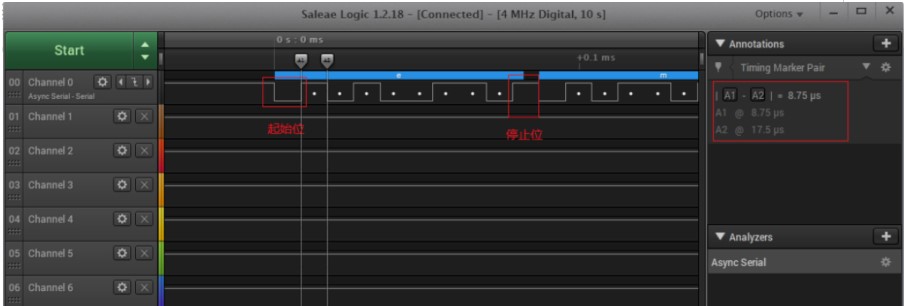

4.一旦捕獲完成，邏輯分析儀的軟件通常會顯示捕獲的波形圖和相應的數據表格。
使用邏輯分析儀提供的協議解碼功能，將捕獲的串口數據解析成可讀的數據包或消息。這些解碼功能通常能識別并顯示每個數據幀的起始位、數據位、校驗位和停止位等信息。
5.檢查解碼后的數據是否與預期的串口通信協議一致。查看數據是否包含正確的命令、響應或其他需要的信息。
根據分析結果調整串口通信的配置或目標設備的工作狀態，進行必要的調試或驗證。
