1. 什么是模電？
模電即模擬電子技術，是一門研究對仿真信號進行處理的模擬電路的學科。它以半導體二極管、半導體三極管和場效應管為關鍵電子器件，包括功率放大電路、運算放大電路、反饋放大電路、信號運算與處理電路、信號產生電路、電源穩壓電路等研究方向。
2. 什么是數電

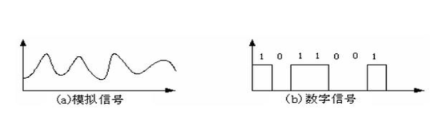

數字電路不同與模擬電路的連續信號，它是離散信號，在使用中只有兩種波形，一種是高的，一種是低的。它具有邏輯運算和邏輯處理功能，所以又被叫做數字邏輯電路。
3. 入門單片機和嵌入式必須學模電數電嗎？
學習模擬電路和數字電路對于入門單片機和嵌入式系統是非常有幫助的，但并不是絕對必須的。了解模擬電路可以幫助你理解電子組件的工作原理和信號處理，而數字電路可以幫助你理解數字系統和邏輯運算。

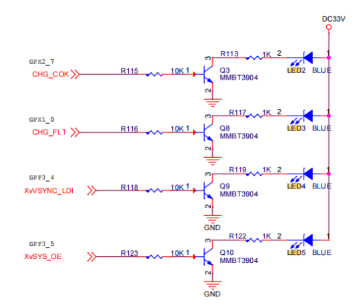

我們以發光二極管為例
如果沒有模電數電基礎
以經驗之談，我們知道GPX2_7高電平，LED2燈亮。
如果我們有模電的基礎
我們就會知道晶體二極管是一個由p型半導體和n型半導體形成的p-n結，在其界面處兩側形成了空間電荷層，并且建有自建電場，當不存在外加電壓時，因為p-n結兩邊載流子濃度差引起的擴散電流和自建電場引起的漂移電流相等而處于電平衡狀態。 當產生正向電壓偏置時，外界電場與自建電場的互相抑消作用使載流子的擴散電流增加引起了正向電流（也就是導電的原因）。 當產生反向電壓偏置時，外界電場與自建電場進一步加強，形成在一定反向電壓范圍中與反向偏置電壓值無關的反向飽和電流I0（這也就是不導電的原因）。
當外加的反向電壓高到一定程度時，p-n結空間電荷層中的電場強度達到臨界值產生載流子的倍增過程，產生大量電子空穴對，產生了數值很大的反向擊穿電流，稱為二極管的擊穿現象。
如果我們有數電的基礎
我們就會知道0是低電平，1是高電平。
綜上我們對LED2什么情況下亮，什么情況下滅理解的就更透徹了，另外當燈不亮的時候，我們還可以根據理論基礎，分析下是因為擊穿壞了，還是因為給的電壓不夠造成的等。
