MQTT協議數據怎么流轉
時間：2023-09-11 來源：華清遠見
1、什么是MQTT？
MQTT（Message Queuing Telemetry Transport，消息隊列遙測傳輸協議），是一種基于發布/訂閱（Publish/Subscribe）模式的輕量級通訊協議，該協議構建于TCP/IP協議上。MQTT最大的優點在于可以以極少的代碼和有限的帶寬，為遠程設備提供實時可靠的消息服務。做為一種低開銷、低帶寬占用的即時通訊協議，MQTT在物聯網、小型設備、移動應用等方面有廣泛的應用。
2、MQTT通信機制
一張圖看懂MQTT通信機制，如下圖：
首先要明白發布者、訂閱者和代理之間的關系，發布者和訂閱者作為客戶端（一個客戶端可以同時成為發布者和訂閱者），代理作為服務器（通常都是對接云服務，比如阿里云服務）。客戶端先要通過TCP/IP協議和服務器建立連接，然后雙方才可以進行MQTT通信。通信消息類型有連接與應答、發布與應答、心跳與應答、訂閱和取消訂閱、關閉等類型。具體的可以看第4節MQTT協議數據傳輸格式。
3、數據表示
由于數據網絡傳輸用的是大端序的(big-endian，高位字節在低位字節前面)，數據格式和嵌入式編程有所不同（一般都是小端序），進行封包時要有格式轉換，具體請看下邊。
3.1、單字節數據
字節中的位從0到7。第7位是最高有效位，第0位是最低有效位。
3.2、雙字節整數
雙字節整數數值是使用大端序(big-endian，高位字節在低位字節前面)的16位無符號整數。這意味著一個16位的字在網絡上表示為最高有效位(MSB)，后面跟著最低有效位(LSB)。
3.3、四字節整數(MQTT5.0新增)
四字節整數數據值是按大端序(big-endian，高位字節在低位字節前面)的32位無符號整數：高位字節先于連續的低位字節。 這意味著一個32位字在網絡上顯示為最高有效字節(MSB)，然后是下一個最高有效字節(MSB)，然后是下一個最高有效字節(MSB)，然后是最低有效字節(LSB)。
3.4、UTF-8編碼字符串
后續描述的MQTT控制報文中的文本字段編碼為 UTF-8 格式的字符串。UTF-8 是Unicode字符的有效編碼，優化ASCII字符的編碼以支持基于文本的通信。
除非另有說明，否則所有UTF-8編碼的字符串長度都可以在0到65535字節之間。
3.5、UTF-8字符串鍵值對(MQTT5.0新增)
UTF-8字符串對由兩個UTF-8編碼的字符串組成，用來表示名字-值對，第一個字符串表示名字，第二個字符串表示值。
所有的字符串必須遵循UTF-8字符串編碼規范，如果接受者(客戶端或者服務端)接受到一個字符串對，然而其編碼并不遵循規范，則此報文為無效報文。
4、MQTT協議數據傳輸格式

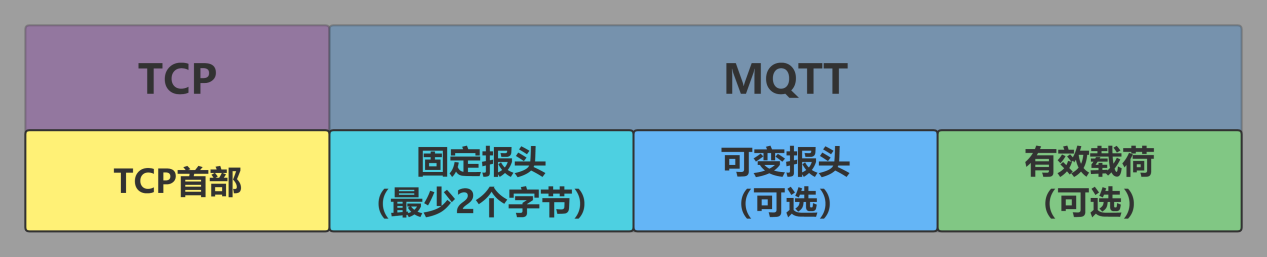

總體結構分為3個部分：固定報頭、可變報頭和有效載荷。
4.1、固定報頭：
最少2個字節，第1個字節高4位是報文類型，低四位從高到低分別對應為DUP（重發標志占1bit）、QOS（服務等級占2個bit）、RETAIN（保留標志占1個bit）。第2個字節開始表示的是可變報頭和有效載荷（數據）的長度（所占字節長度非固定字節數，最多4個字節）。
4.1.1、第一個字節：
報文類型：bit7~bit4
標志位：bit3~bit0

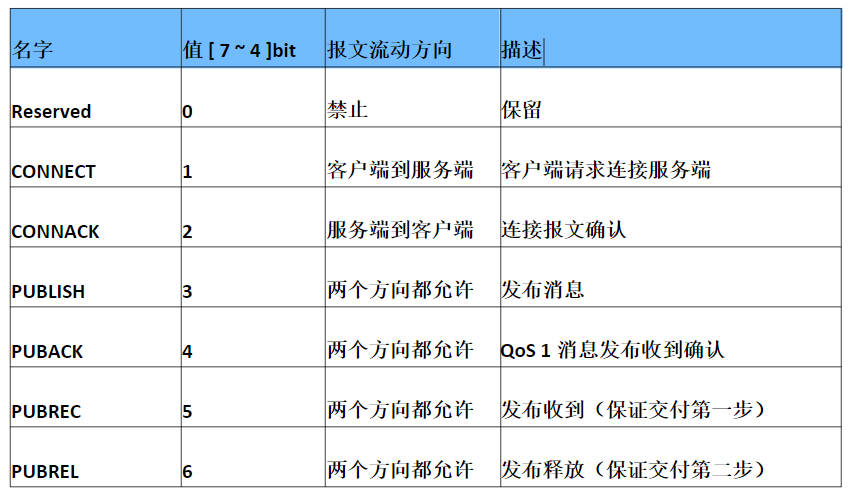

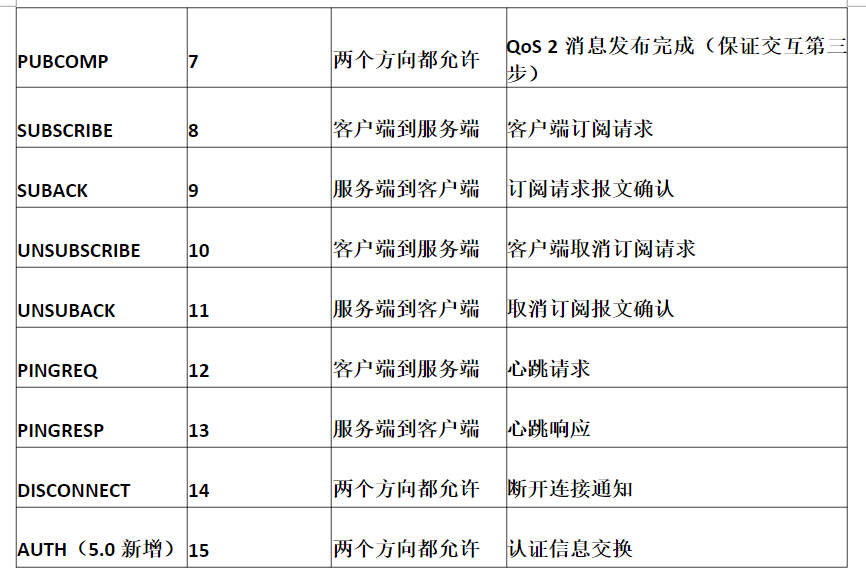

4.1.1.1、報文類型：

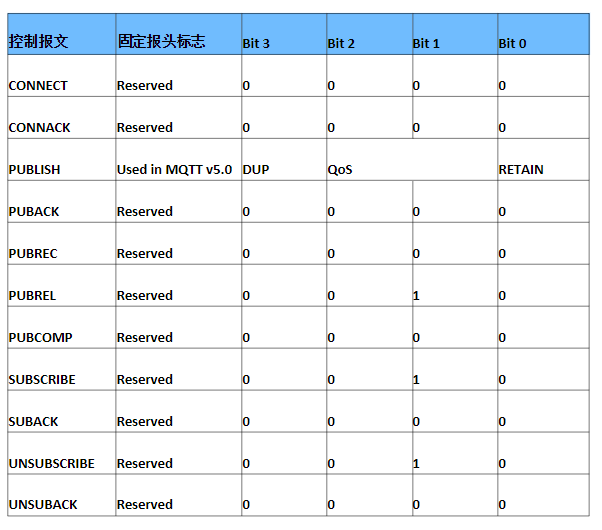

4.1.1.2、標志位：
4.1.1.3、DUP重發標志位：
只有在QOS>1時，才有可能用到。當第一次發布消息時，置0，如果是重復發布的要置1。
4.1.1.4、QOS服務等級：
QOS = 0時，“最多一次”，盡操作環境所能提供的最大努力分發消息。消息可能會丟失。例如，這個等級可用于環境傳感器數據，單次的數據丟失沒關系，因為不久之后會再次發送。
QOS = 1時，“至少一次”，保證消息可以到達，但是可能會重復。
QOS = 2時，“僅一次”，保證消息只到達一次。例如，這個等級可用在一個計費系統中，這里如果消息重復或丟失會導致不正確的收費。
4.1.1.5、RETAIN保留標志位：
當置1時，服務端將保留此條應用消息，分發給未來的訂閱者。如果載荷為空，相當于清空消息。
4.1.2、第二個字節：（msg_len）
可變報頭長度加上有效載荷長度，編碼為變長字節整數。此長度的所占字節數要根據字節的最高位來決定，如果當前字節的最高位置1，說明下一個字節還表示長度，表示長度最多占4個字節，所以長度的最后一個字節最高為必須是0，每個字節表示最大值是128（十進制），也就是說每一包數據最大長度是128*128*128*128。
4.2、可變報頭報文類型：
可變報頭是根據報文類型和標志位變化，所以對每個不同的報文類型做解析。報文類型分為以下6類：
連接與響應、發布與響應、訂閱與取消訂閱、Ping（心跳）、關閉、認證交換（5.0支持）。
4.2.1、連接與響應：
4.2.1.1、CONNECT類型（5.0）:
可變報頭的順序是：協議名（Protocol Name），協議級別（Protocol Level），連接標志（Connect Flags），保持連接（Keep Alive）和屬性（Properties），客戶端標識符，遺囑主題，遺囑消息，用戶名，密碼。
協議名（Protocol Name）：UTF-8格式字符串。
協議級別（Protocol Level）：協議版本號。占1個字節。
連接標志位（Connect Flags）：
用戶名標志 User Name Flag：置1表明后面有用戶名字段，占1個Bit。
密碼標志 Password Flag：置1名后面有密碼字段，占1個Bit。
遺囑保留標志 Will Retain：在遺囑標志為1時才有效，否則錯誤。置1，發送遺囑后是否保留信息，占1個Bit。
遺囑服務質量 Will QoS：在遺囑標志為1時才有效，否則錯誤。遺囑的服務等級，占2個Bit。
遺囑標志 Will Flag：置1表明后面字段有遺囑主題和遺囑消息，其內容是在正常關閉后發布，占1個Bit。
新開始 Clean Start：置1為新連接。占1個Bit。
保留 Reserved：此位置1說明報文錯誤，占1個Bit。
保持連接（Keep Alive）：
客戶端和服務端保持連接的心跳時間，占2個字節的時間值，單位為秒。如果服務端在回復CONNACK中有配置間隔時間，客戶端還需另配置此值。允許的最大值是18小時12分15秒。
屬性（Properties）：（5.0新增）
屬性第一個字節表示可變長度，同第二個字節（msg_len）。

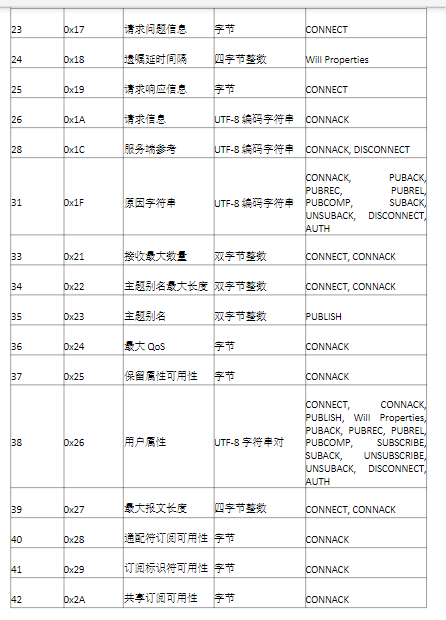

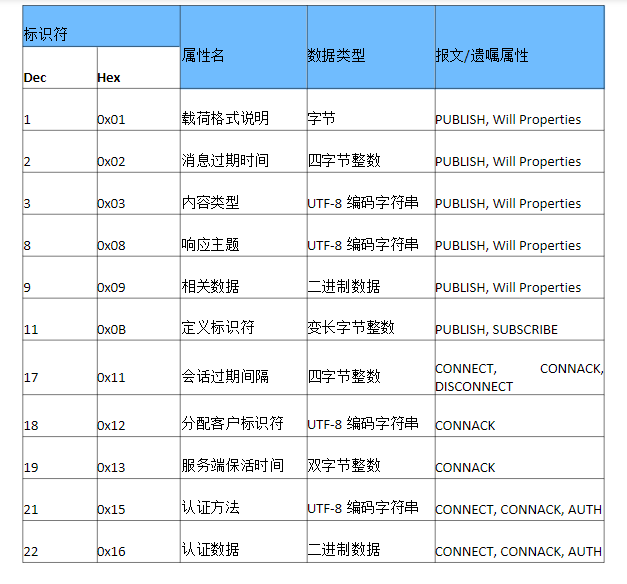

屬性標識符數值及數據類型對照表如下：

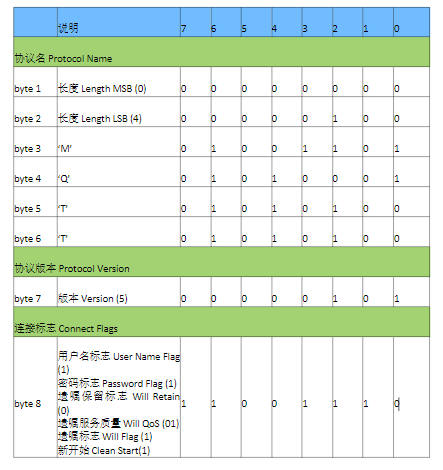

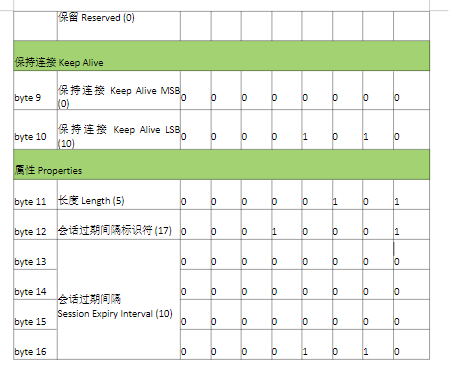

4.2.1.1.1、可變報頭示例：

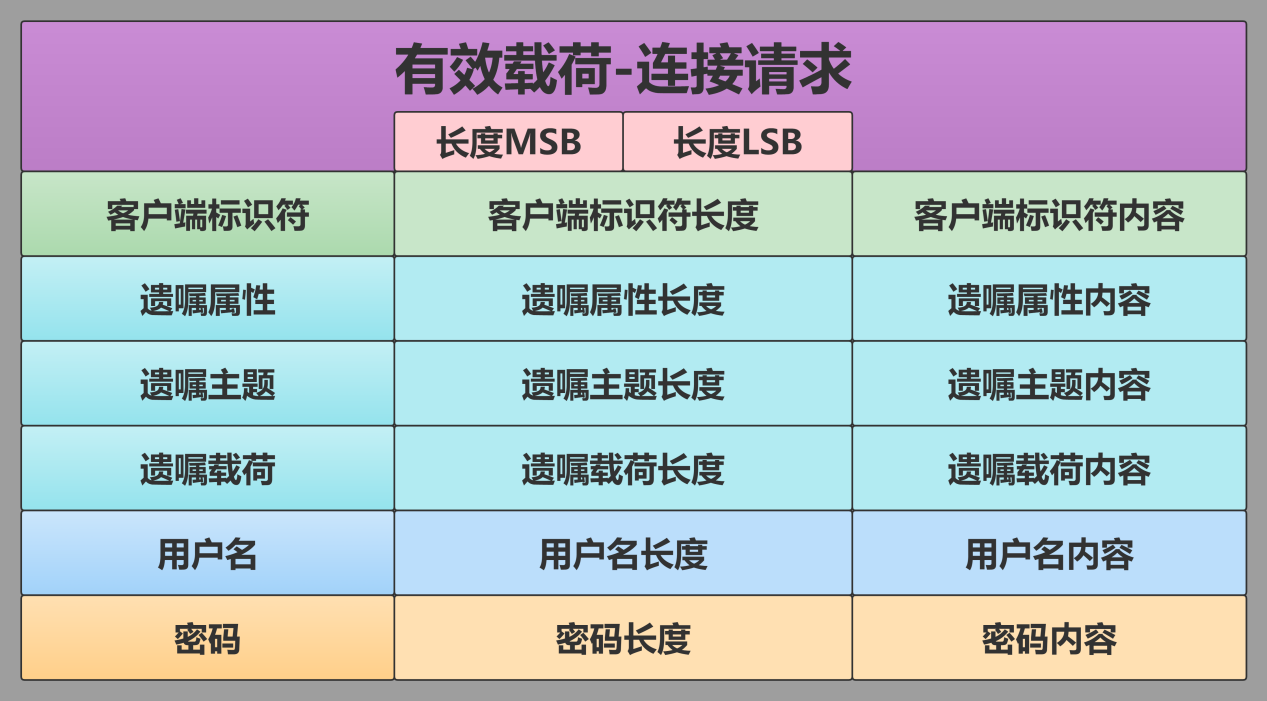

4.2.1.1.2、有效載荷：（以CONNECT為例）
客戶端標識符（Client Identifier）：UTF-8 編碼字符串。
當連接標志位遺囑標志 Will Flag置1時有效：
遺囑屬性長度（Property Length）：屬性長度被編碼為可變長字節整數。（5.0新增）。
遺囑屬性標識符及字段（）：查詢屬性（5.0新增）。
遺囑主題（Will Topic）：UTF-8編碼的字符串。
遺囑荷載（Will Payload）：這個字段由一個兩字節的長度和遺囑消息的有效載荷組成，此字段為二進制數據。
用戶名：UTF-8 編碼字符串 。
密碼：UTF-8 編碼字符串 。
4.2.1.2、CONNACK類型：確認連接請求
連接確認標志（Connect Acknowledge Flags）：
第1個字節是連接確認標志，位7-1是保留位且必須設置為0 ，第0（SP）位是會話存在標志（Session Present Flag）。
此標志位置1，且連接原因碼成功（0x00）,說明服務端已經保存了客戶端ID。
連接原因碼（Reason Code）：
第2個字節是連接原因碼。占用1個字節。詳情看下方連接原因碼 Connect Reason Code。
屬性（Properties）：
長度上邊參考屬性標識符數值及數據類型對照表。

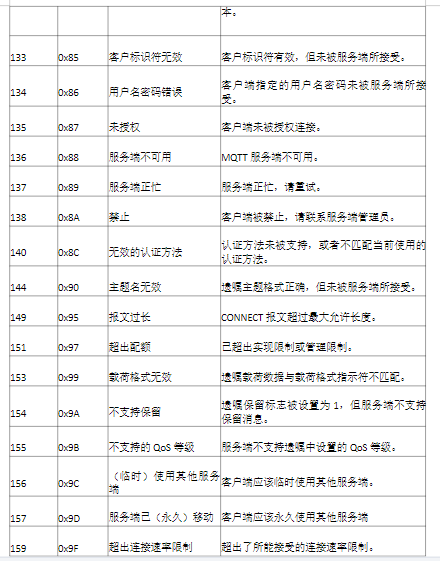

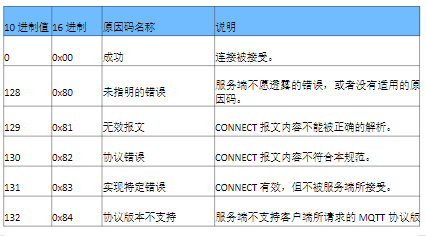

連接原因碼 Connect Reason Code：
4.2.2、發布與響應
4.2.2.1、PUBLISH類型：發布
固定報頭：
解析字節長度方法同上。
可變報頭：
主題名（Topic Name）：UTF-8編碼的字符串 。
報文標識符（Packet Identifier）：消息ID。
只有當QoS等級是1或2時，報文標識符（Packet Identifier）字段才能出現在PUBLISH報文中。
屬性（Properties）：
長度上邊參考屬性標識符數值及數據類型對照表。
可變報頭示例：
有效載荷：
載荷包含將被發布的應用消息。載荷的內容和格式由應用程序指定。有效載荷的長度這樣計算：用固定報頭中的剩余長度字段的值減去可變報頭的長度。包含零長度有效載荷的PUBLISH報文是合法的。
服務端在接收到客戶端的PUBACK，PUBCOMP或包含原因碼大于等于128的PUBREC報文之前，不能發送數量超過客戶端的接收最大值（Receive Maximum）的QoS為1和2的PUBLISH報文。客戶端在發送PUBACK或PUBCOMP響應之前，如果收到數量超過服務端的接收最大值的QoS為1和2的PUBLISH報文，客戶端使用包含原因碼為0x93（超出接收最大值）的DISCONNECT報文斷開網絡連接。
4.2.2.2、PUBACK類型、PUBREC類型、PUBREL類型、PUBCOMP類型：回應
都是收到消息回應，PUBACK是對QoS1回應，PUBREC是QoS2模式下對發布方回應（第一個回應報文），PUBREL是對QoS2模式下收到PUBREC后發布方再次發給接受方（第二個回應報文），PUBCOMP是QoS2模式下對發布方最后回應（第三個回應報文）。
固定報頭：
解析字節長度方法同上。
可變報頭：
所確認的PUBLISH報文標識符：報文標識符（Packet Identifier）。
PUBACK原因碼：詳情看上方連接原因碼 Connect Reason Code。
屬性（Properties）：長度上邊參考屬性標識符數值及數據類型對照表。
屬性的第1個字節是可變報頭中的屬性長度被編碼為變長字節整數。為0x00則沒有屬性。
... ...
有效載荷：
沒有有效載荷。
4.2.3、訂閱與取消訂閱
4.2.3.1、SUBSCRIBE類型：訂閱請求
客戶端向服務端發送SUBSCRIBE報文用于創建一個或多個訂閱。每個訂閱（Subscription）注冊客戶端所感興趣的一個或多個主題。服務端向客戶端發送PUBLISH報文以轉發被發布到符合這些訂閱主題的應用消息。SUBSCRIBE報文同樣（為每個訂閱）指定了服務端可以向其發送的應用消息最大QoS等級。
固定報頭：
解析字節長度方法同上。SUBSCRIBE報文固定報頭第1個字節的第3，2，1，0比特位是保留位，必須被設置為0，0，1，0。（QoS1）服務端必須將其他的任何值都當做是不合法的并關閉網絡連接。
可變報頭：
報文標識符（Packet Identifier）：消息ID。
屬性（Properties）：
屬性的第1個字節是可變報頭中的屬性長度被編碼為變長字節整數。為0x00則沒有屬性。
... ...
有效載荷：
載荷包含一列主題過濾器，指明客戶端希望訂閱的主題。主題過濾器必須為UTF-8 編碼的字符串 。每個主題過濾器之后跟著一個訂閱選項（Subscription Options）字節。載荷必須包含至少一個主題過濾器/訂閱選項對。不包含載荷的SUBSCRIBE報文將造成協議錯誤（Protocol Error）。
主題過濾器：
UTF-8 編碼的字符串。
訂閱選項：占1個字節
第0和1比特代表最大服務質量字段。此字段給出服務端可以向此客戶端發送的應用消息的最大QoS等級。最大服務質量字段為3將造成協議錯誤（Protocol Error）。
第2比特表示非本地（No Local）選項。值為1，表示應用消息不能被轉發給發布此消息的客戶標識符 。共享訂閱時把非本地選項設為1將造成協議錯誤（Protocol Error）。
第3比特表示發布保留（Retain As Published）選項。值為1，表示向此訂閱轉發應用消息時保持消息被發布時設置的保留（RETAIN）標志。值為0，表示向此訂閱轉發應用消息時把保留標志設置為0。當訂閱建立之后，發送保留消息時保留標志設置為1。
第4和5比特表示保留操作（Retain Handling）選項。此選項指示當訂閱建立時，是否發送保留消息。此選項不影響之后的任何保留消息的發送。如果沒有匹配主題過濾器的保留消息，則此選項所有值的行為都一樣。值可以設置為：0 = 訂閱建立時發送保留消息1 = 訂閱建立時，若該訂閱當前不存在則發送保留消息2 = 訂閱建立時不要發送保留消息保留操作的值設置為3將造成協議錯誤（Protocol Error）。
第6和7比特為將來所保留。服務端必須把此保留位非0的SUBSCRIBE報文當做無效報文。
SUBSCRIBE類型的有效載荷結構：
RAP指發布保留（Retain as Published）。NL指非本地（No Local）。
4.2.3.2、SUBACK類型：訂閱確認
服務端發送SUBACK報文給客戶端，用于確認它已收到并且正在處理SUBSCRIBE報文。SUBACK報文包含一個原因碼列表，用于指定授予的最大QoS等級或SUBSCRIBE報文所請求的每個訂閱發生的錯誤。
固定報頭：
解析字節長度方法同上。
可變報頭：
所確認的SUBSCRIBE報文標識符：消息ID。
屬性（Properties）：
屬性的第1個字節是SUBACK可變報頭中的屬性長度被編碼為變長字節整數。為0x00則沒有屬性。
... ...
有效載荷：
有效載荷包含一個原因碼列表。每個原因碼對應SUBSCRIBE報文中的一個被確認的主題過濾器。SUBACK報文中的原因碼順序必須與SUBSCRIBE報文中的主題過濾器順序相匹配。

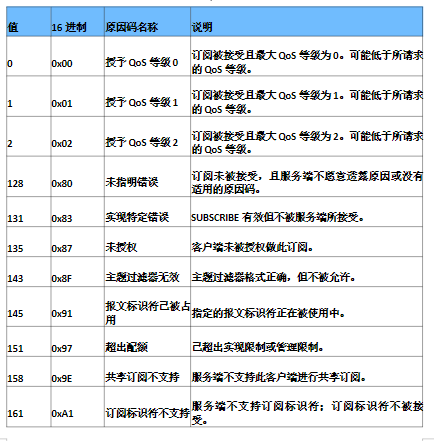

訂閱原因碼 Subscribe Reason Codes：
4.2.3.3、UNSUBSCRIBE類型：取消訂閱請求
客戶端發送UNSUBSCRIBE報文給服務端，用于取消訂閱主題。
固定報頭：
解析字節長度方法同上。UNSUBSCRIBE固定報頭的第3，2，1，0位是保留位且必須分別設置為0，0，1，0。服務端必須認為任何其它的值都是不合法的并關閉網絡連接。
可變報頭：
報文標識符：消息ID。
屬性（Properties）：
屬性的第1個字節是可變報頭中的屬性長度被編碼為變長字節整數。為0x00則沒有屬性。
... ...
有效載荷：
UNSUBSCRIBE報文有效載荷包含一列客戶端希望取消訂閱的主題過濾器。UNSUBSCRIBE報文中的主題過濾器必須為UTF-8編碼字符串 ，且連續填充。UNSUBSCRIBE報文有效載荷必須包含至少一個主題過濾器 。不包含有效載荷的UNSUBSCRIBE報文將造成協議錯誤（Protocol Error）。

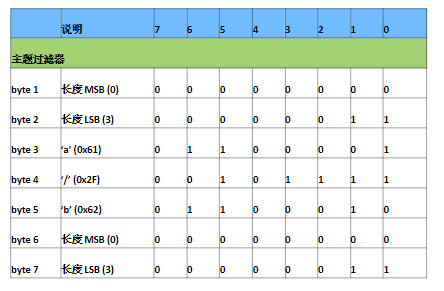

UNSUBSCRIBE報文有效載荷示例：
4.2.3.4、UNSUBACK類型：取消訂閱確認
服務端發送UNSUBACK報文給客戶端用于確認收到UNSUBSCRIBE報文。
固定報頭：
解析字節長度方法同上。
表示可變報頭的長度，對UNSUBACK報文這個值等于2。
可變報頭：
所確認的UNSUBSCRIBE報文標識符：消息ID。
屬性（ Properties）：
屬性的第1個字節是可變報頭中的屬性長度被編碼為變長字節整數。為0x00則沒有屬性。
... ...
有效載荷：
有效載荷包含一個原因碼列表。每個原因碼對應UNSUBSCRIBE報文中的一個被確認的主題過濾器。UNSUBACK報文中的原因碼順序必須與UNSUBSCRIBE報文中的主題過濾器順序相匹配 。單字節無符號取消訂閱原因碼的值如下所示。服務端發送UNSUBACK報文時對于每個收到的主題過濾器，必須使用一個取消訂閱原因碼。

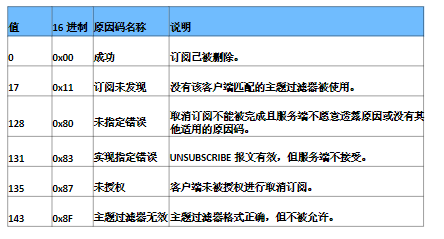

UNSUBACK原因碼：
4.2.4、Ping（心跳）
4.2.4.1、PINGREQ類型：ping請求
客戶端發送PINGREQ報文給服務端，可被用于：
在沒有任何其他MQTT控制報文從客戶端發給服務端時，告知服務端客戶端還活著。
請求服務端發送響應以確認服務端還活著。
使用網絡已確認網絡連接沒有斷開。
此報文被用在保持連接（Keep Alive）的處理中。
只有2個字節的固定報頭：0xC0,0x00。沒有可變報頭和有效載荷。
4.2.4.2、PINGRESP類型：心跳響應
服務端發送PINGRESP報文響應客戶端的PINGREQ報文。表示服務端還活著。
保持連接（Keep Alive）處理中用到這個報文。
只有2個字節的固定報頭：0xD0,0x00。沒有可變報頭和有效載荷。
4.2.5、關閉
DISCONNECT類型：
DISCONNECT報文是客戶端發給服務端的最后一個MQTT控制報文。表示客戶端為什么斷開網絡連接的原因。客戶端和服務端在關閉網絡連接之前可以發送一個DISCONNECT報文。如果在客戶端沒有首先發送包含原因碼為0x00（正常斷開）DISCONNECT報文并且連接包含遺囑消息的情況下，遺囑消息會被發布。
固定包頭：
服務端或客戶端必須驗證所有的保留位都被設置為0，如果他們不為0，發送包含原因碼為0x81（無效報文）的DISCONNECT報文。
可變報頭：
斷開原因碼：
占1個字節，看下面斷開原因值。
屬性（Properties）：
屬性的第1個字節是可變報頭中的屬性長度被編碼為變長字節整數。為0x00則沒有屬性。
... ...
有效載荷：
DISCONNECT報文沒有有效載荷。

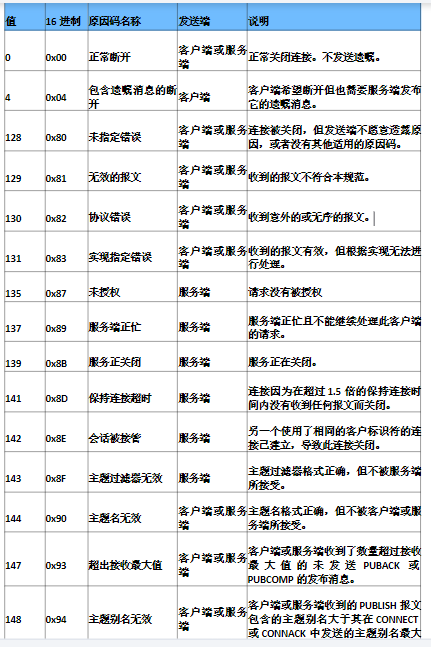

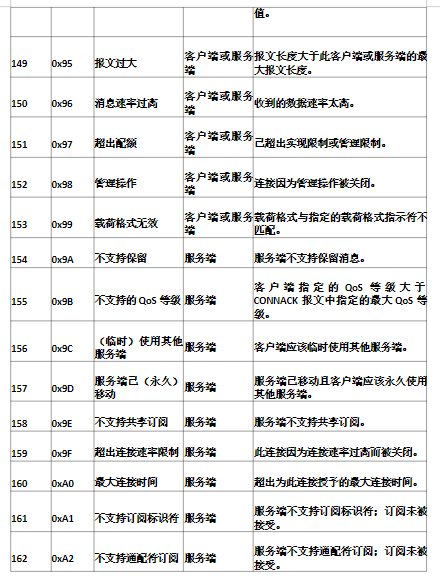

斷開原因值 Disconnect Reason Code：
4.2.6、AUTH類型：認證交換
AUTH報文固定報頭第3，2，1，0位是保留位，必須全設置為0。客戶端或服務端必須把其他值當做無效值并關閉網絡連接 。
固定報頭：
可變報頭：如果原因碼為0x00（成功）并且沒有屬性字段，則可以省略原因碼和屬性長度。這種情況下，AUTH固定報文剩余長度為0。
認證原因碼（Authentication Reason Code）：
1個字節，詳情看下面認證原因碼。
屬性（Properties）：
屬性的第1個字節是可變報頭中的屬性長度被編碼為變長字節整數。為0x00則沒有屬性。
... ...
有效載荷：
AUTH報文沒有有效載荷。

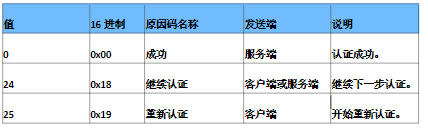

認證原因碼 Authenticate Reason Codes：
5、舉例：WireShark抓MQTT包分析
5.1、Connect 包

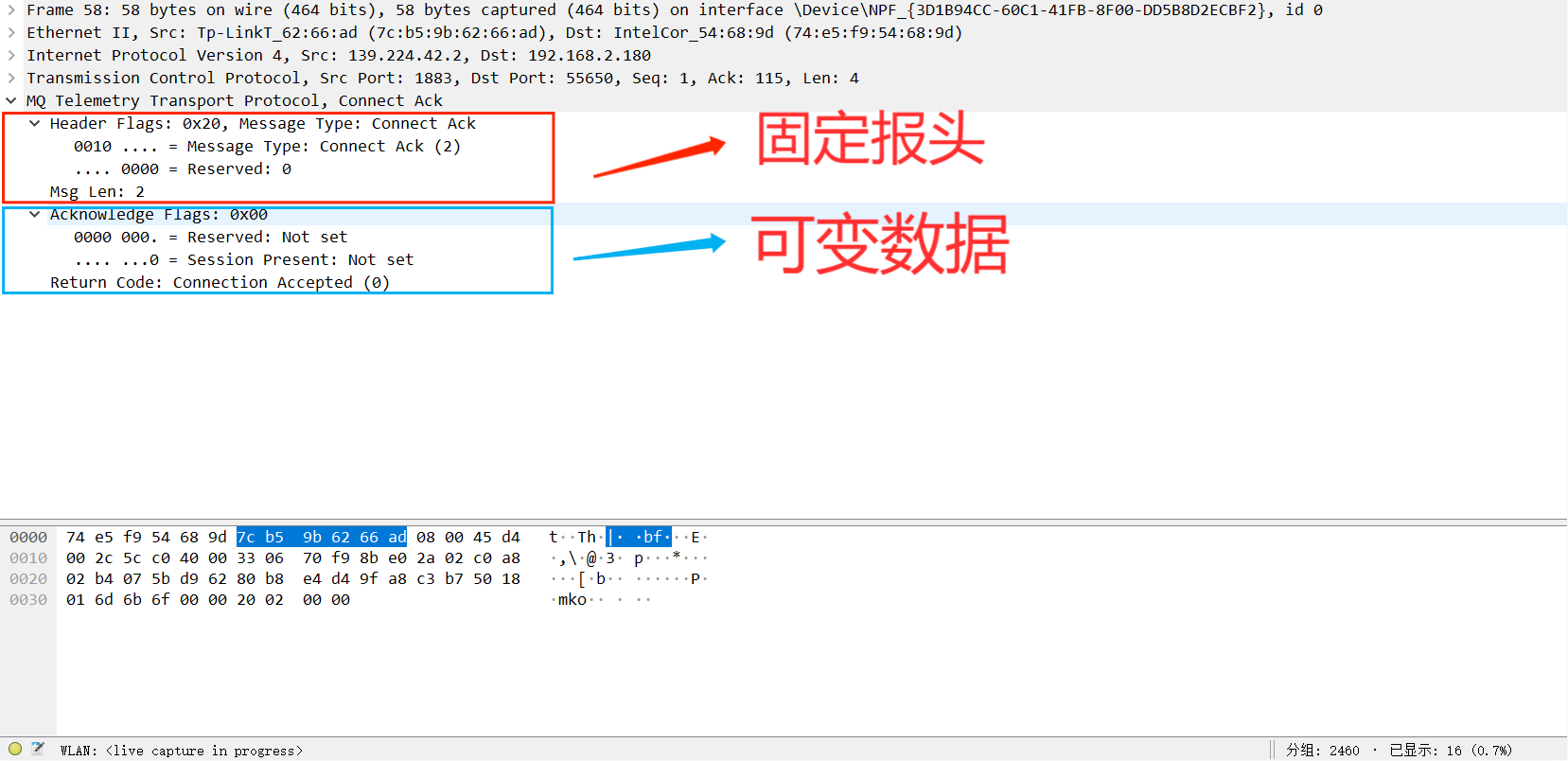

5.2、Connect Ack 包

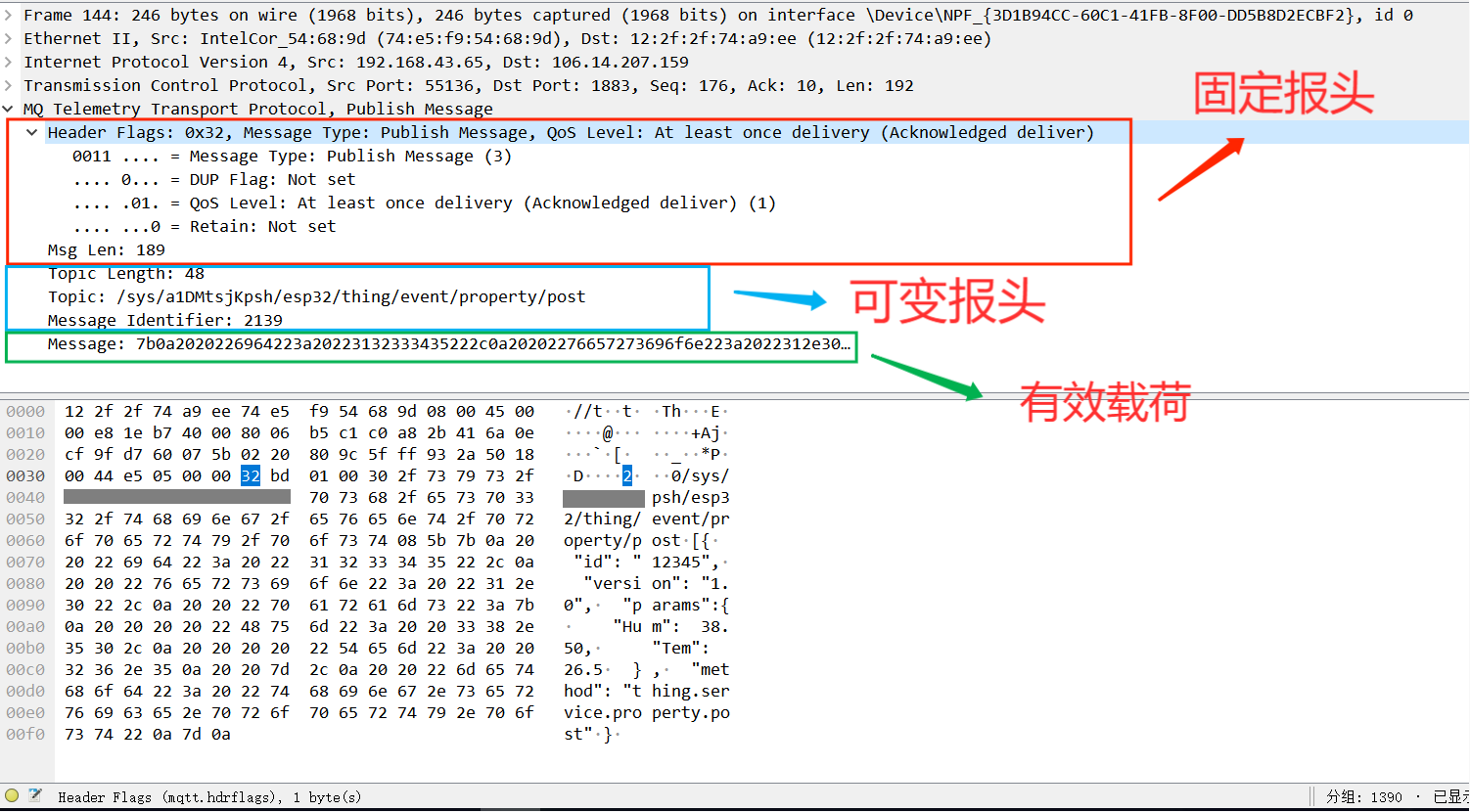

5.3、Publish Message 包

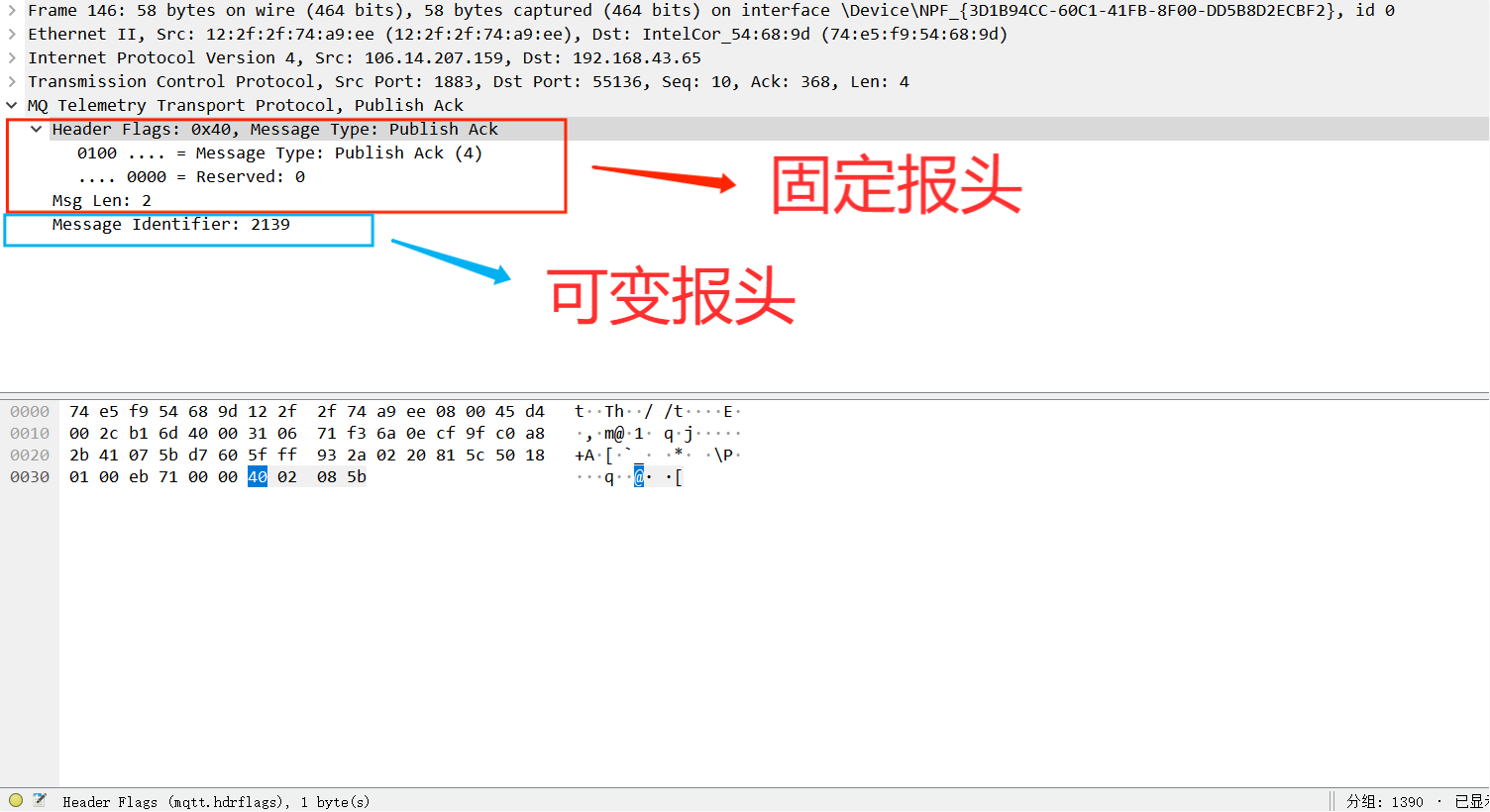

5.4、Publish Ack 包
