Unik3-拆解評測
時(shi)間：2018-09-26 來源：未知
從拿(na)到Unik3開始(shi)，已有(you)一天(tian)的(de)把玩(wan)時間，基本的(de)功能都以經過簡單的(de)試用，那么現在，為了(le)滿(man)足好奇心，將對Unik3智能手(shou)環進行(xing)拆解，看看其內部的(de)硬件實現!

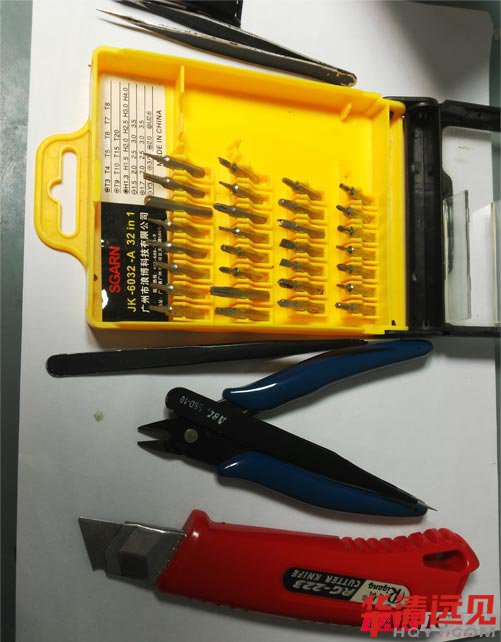

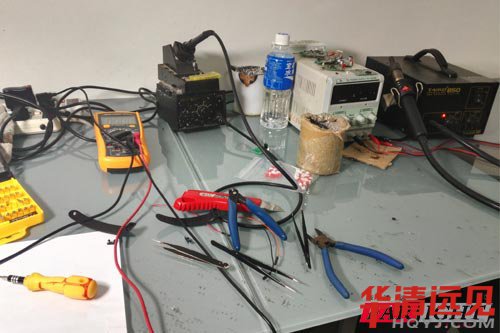

一、工具的準備，只需要簡單的幾樣工具，即(ji)為鑷子、烙鐵、熱風槍、螺(luo)絲刀(dao)套(tao)件、工具刀(dao)、萬用表等。如下圖：
二、拆(chai)解過程
1、分離表帶

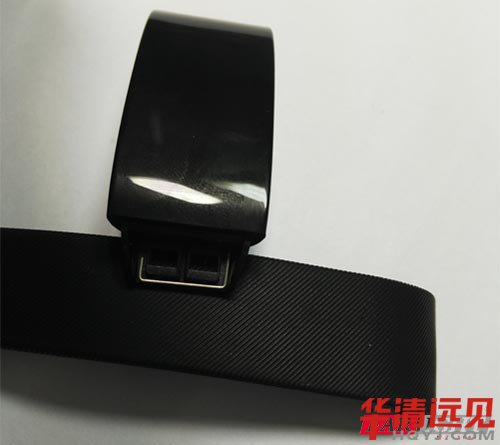

第(di)一步需要將表帶分離，如上圖所(suo)示為(wei)切入(ru)點，通過鑷子(zi)將兩端(duan)的(de)(de)兩個活動(dong)扣(kou)拿出，即可(ke)將兩邊的(de)(de)表帶分離，如下圖所(suo)示：
2、將(jiang)手環的(de)主體殼拆開

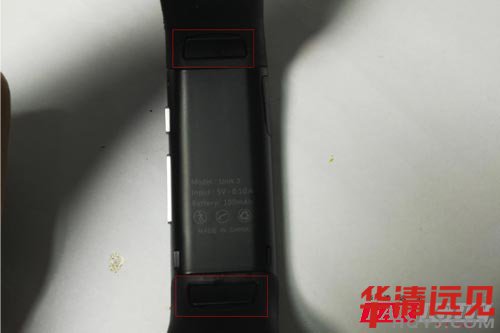

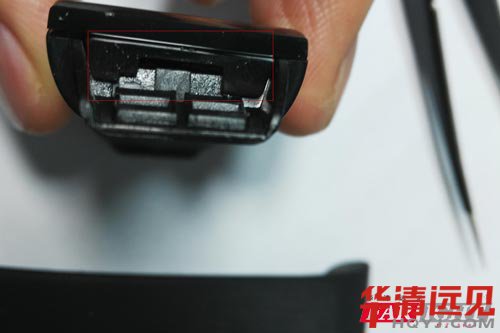

切入(ru)點是，找(zhao)到(dao)因配(pei)合產生的線條和固定著(zhu)力點，如下圖：

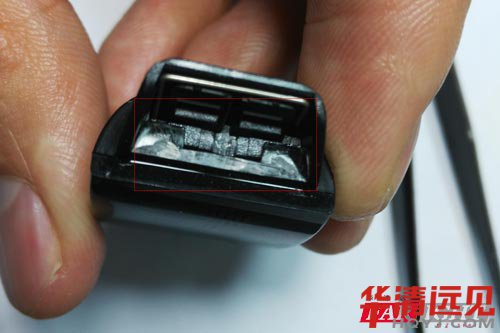

切(qie)入點為上圖所標記，因為已知手(shou)環(huan)的(de)機械結構(gou)是有膠水粘的(de)，所以，直接(jie)在(zai)如上圖標示(shi)的(de)手(shou)環(huan)的(de)兩端(duan)用鑷(nie)子輕輕的(de)撬開，就可以將手(shou)環(huan)的(de)外(wai)殼打開，如下圖：

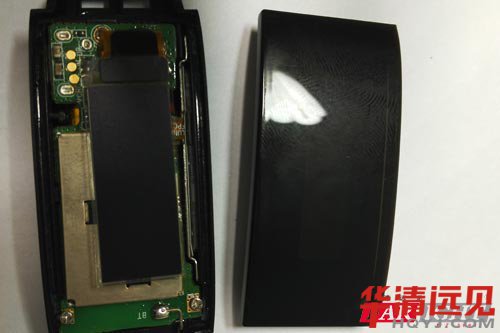

如(ru)上圖可以看到了Unik3智能手環(huan)的主板(ban)和0.91寸OLED液晶。
3、將手環主控(kong)板(ban)拆(chai)除

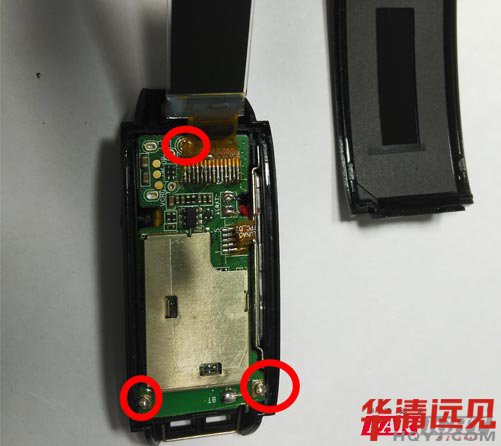

如(ru)(ru)上(shang)圖，第一突(tu)破點為拆(chai)(chai)開三顆固定螺(luo)(luo)絲(si)。當然(ran)，有一顆螺(luo)(luo)絲(si)因(yin)(yin)為OLED擋住了(le)，不太好拆(chai)(chai)，如(ru)(ru)果(guo)暴(bao)力的話，可(ke)能(neng)(neng)會使(shi)(shi)得OKED造成(cheng)損害，所以(yi)(yi)可(ke)以(yi)(yi)將OLED先(xian)拆(chai)(chai)除(chu)，但是，無論使(shi)(shi)用(yong)熱風槍(qiang)拆(chai)(chai)除(chu)還(huan)(huan)是使(shi)(shi)用(yong)烙鐵拆(chai)(chai)除(chu)，都必須小心翼翼的，熱風槍(qiang)可(ke)能(neng)(neng)會損害手(shou)環的外殼，烙鐵可(ke)能(neng)(neng)會導(dao)致(zhi)短(duan)路，而(er)導(dao)致(zhi)電路燒毀(hui)(因(yin)(yin)為電池還(huan)(huan)存在)，在這(zhe)一步，我(wo)用(yong)我(wo)的方法(fa)先(xian)拆(chai)(chai)除(chu)了(le)OLED液晶，如(ru)(ru)果(guo)有技術(shu)不太好的童鞋(xie)，還(huan)(huan)是建(jian)議先(xian)拆(chai)(chai)螺(luo)(luo)絲(si)吧!

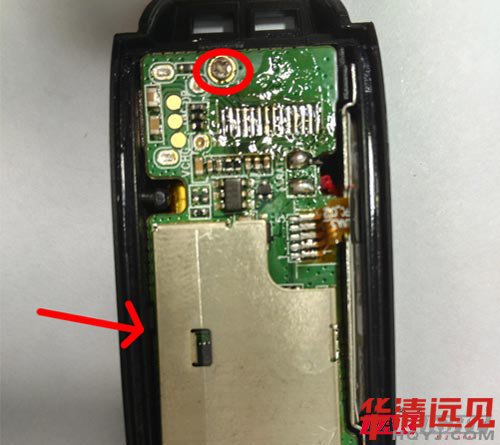

將后一(yi)顆螺(luo)絲拆下(xia)來以后，可(ke)(ke)以開(kai)始使用(yong)鑷子(zi)從(cong)上(shang)圖箭頭方向開(kai)始輕輕的往上(shang)撬(qiao)，在此(ci)特(te)別(bie)注意，不(bu)可(ke)(ke)使用(yong)暴力!得到如下(xia)圖效果(guo)：

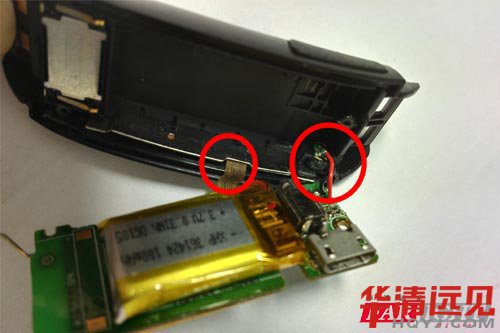

可以看到(dao)，主(zhu)板還(huan)連接著按鍵(jian)和(he)咪頭(麥克風)，需要將兩者從結構上拆(chai)出來(lai)，方(fang)法是使用鑷子將兩者輕(qing)(qing)輕(qing)(qing)的撬出來(lai)就好，得到(dao)如下(xia)圖(tu)：

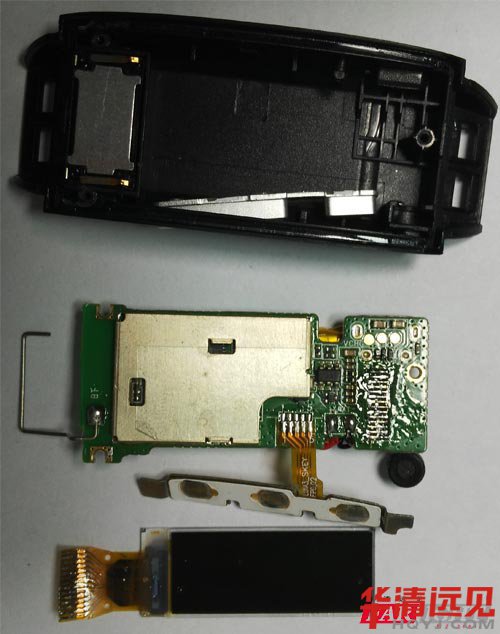

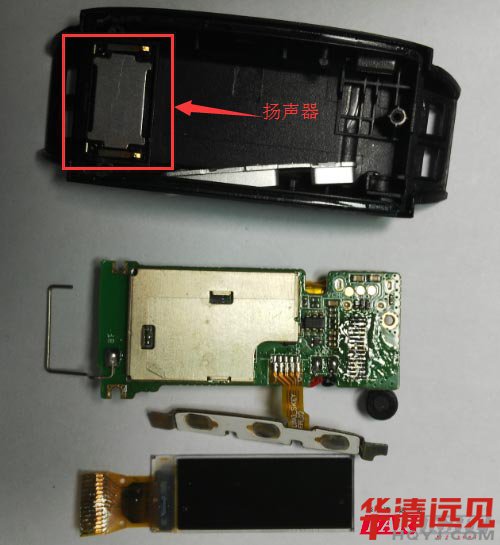

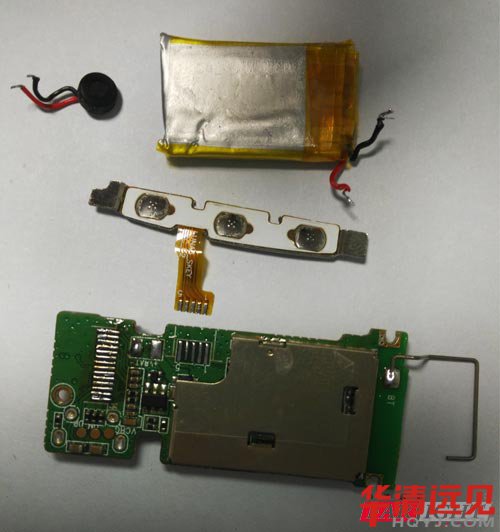

OK!此(ci)情此(ci)景，已經將(jiang)主(zhu)板和配(pei)件(jian)完全從外(wai)殼結構中分離出(chu)來了(揚(yang)聲器(qi)除外(wai))，所有(you)(you)的配(pei)件(jian)有(you)(you)主(zhu)板、電池、天線、薄膜(mo)按鍵、麥(mai)克(ke)風(feng)、OLED、和揚(yang)聲器(qi)。
4、看(kan)(kan)看(kan)(kan)硬件方案(an)
如(ru)上圖(tu)主(zhu)板部分(fen)，要想(xiang)看(kan)到主(zhu)板所(suo)使用(yong)的SOC方案(an)，就必須拆除(chu)電池(chi)和(he)SOC部分(fen)保護殼，需要用(yong)到熱(re)風槍將(jiang)(jiang)其拆除(chu)，所(suo)有順帶的，為了不影響配件，也想(xiang)將(jiang)(jiang)按鍵和(he)麥克(ke)風拆除(chu)。如(ru)下圖(tu)：16
后就將信號保(bao)護殼拆除了，方(fang)法是使(shi)用熱風槍吹。
5、分析Nuik3智能手環所(suo)使用的(de)硬件方案(an)

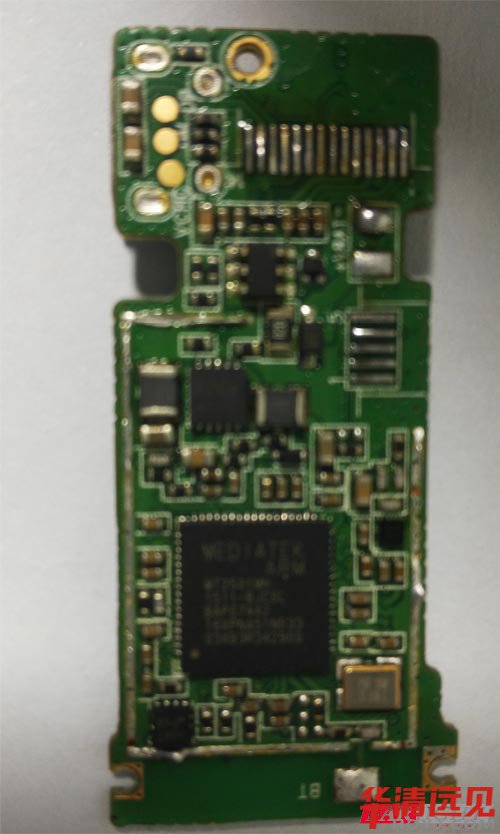

除(chu)(chu)了板上的(de)貼片元器件，基本上已經(jing)將該拆除(chu)(chu)的(de)拆除(chu)(chu)了，也看到了SOC。如下圖：

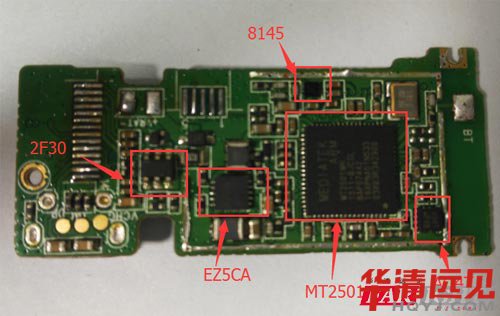

如上(shang)圖即為(wei)Unik3主板上(shang)所使用到的幾塊芯片(pian)了，其中基(ji)本(ben)上(shang)能(neng)一眼看出(chu)來MT2501為(wei)聯發科(ke)的片(pian)上(shang)SOC方案。通過(guo)電(dian)路的布局，大(da)概也能(neng)推測出(chu)，2F30芯片(pian)為(wei)充電(dian)IC。再看如下圖：

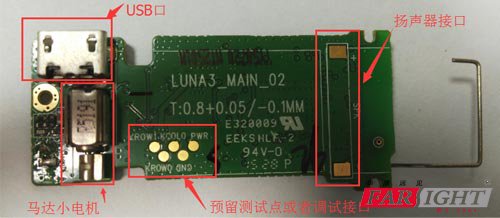

反面中可(ke)以看到振動用的小馬達(da)，USB接(jie)口(kou)和(he)揚(yang)聲器(qi)/喇叭(ba)接(jie)口(kou)。很(hen)明顯(xian)，喇叭(ba)接(jie)口(kou)是接(jie)觸(chu)式接(jie)口(kou)。
三、總結
本文描述了拆除Unik3的(de)詳(xiang)細步(bu)驟，因工具有限，所以(yi)并未進行(xing)一些裸板的(de)測試 ，對于其(qi)所使用的(de)硬件方案，后(hou)期再對其(qi)進行(xing)了解，目前的(de)任務應該是(shi)，拆除了，還(huan)能(neng)恢復(fu)使用嗎?
