1. 導出(chu) GE RBER 文件

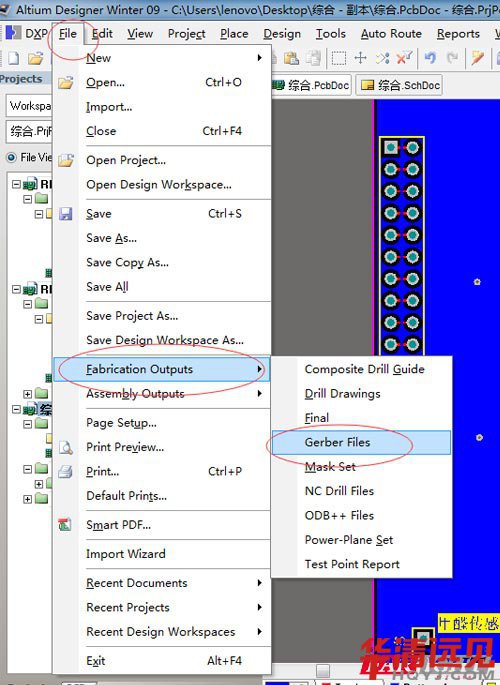

按照下圖(tu)操(cao)(cao)作 按照下圖(tu)操(cao)(cao)作 按照下圖(tu)操(cao)(cao)作 : 【File】→【Fabrication Outputs】→【Gerber Files】

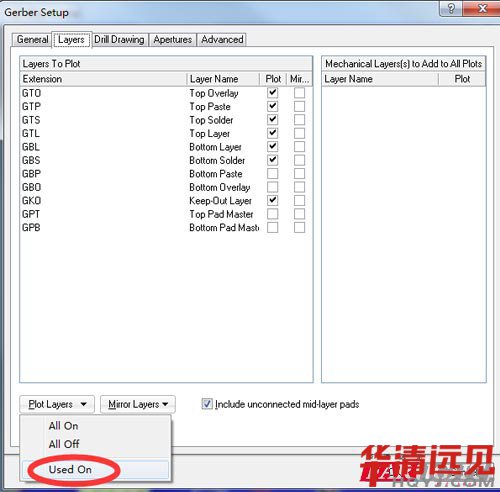

出現下面窗口：上方菜單選(xuan)擇【 Layers】，然后選(xuan)擇【 Used On】，然后點擊【 OK】,彈出窗口 后直接關閉就行，不需要(yao)保存。

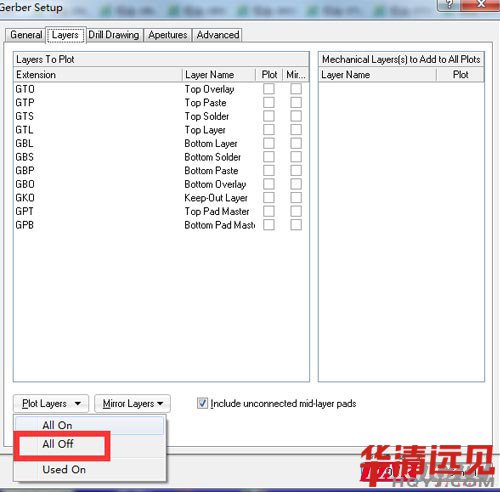

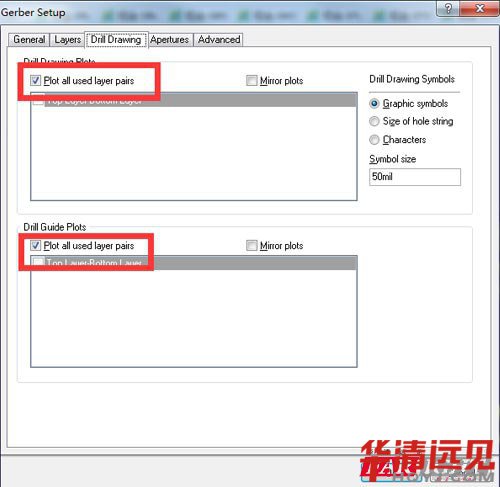

接(jie)著重復操作【File】→【Fabrication Outputs】→【Gerber Files】， 這(zhe)一次選(xuan)擇(ze)【Drill Drawing】,然(ran)后勾上下面兩(liang)個選(xuan)項。打開【Layers】菜單選(xuan)擇(ze)【 All Off】，然(ran)后點擊 【OK】，同(tong)樣彈出窗口直(zhi)接(jie)關閉即(ji)可，無需保存(cun)。
然(ran)后(hou)操作【File】→【Fabrication Outputs】→【NC Drill Files】
然(ran)后彈(dan)出窗口，按下圖(tu)勾選項點擊(ji)【 ok】彈(dan)出窗口再點擊(ji)【 OK】。彈(dan)出窗口關閉， 無需保存。 無需保存。
2. 打包(bao) GEBEER文件

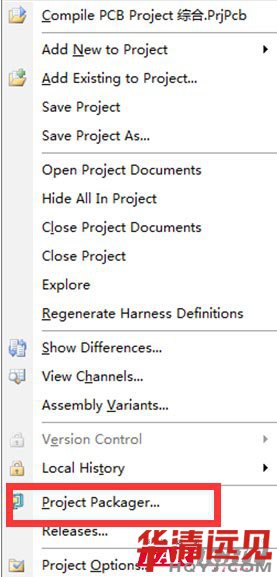

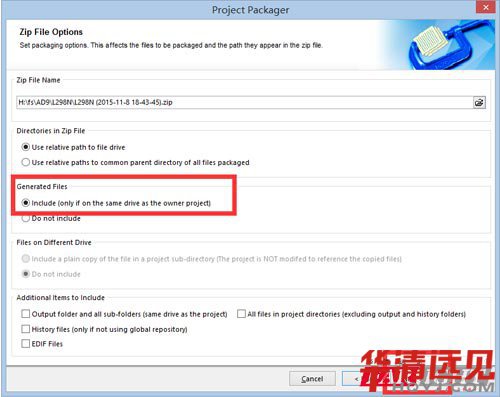

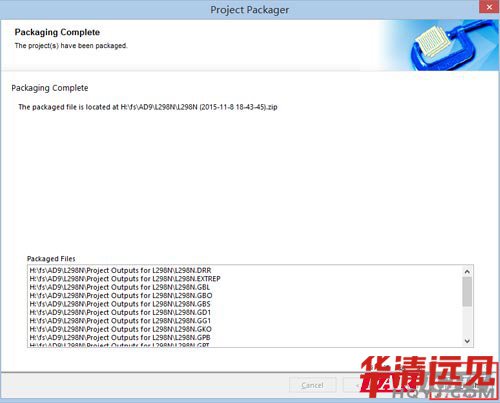

執行打包程序(xu)的操(cao)作(zuo)室： 右鍵工程名，按照下圖操(cao)作(zuo)

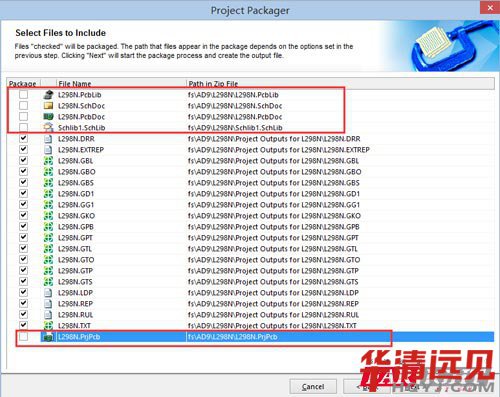

在(zai)這(zhe)里需(xu)要(yao)注意(yi)一下：不要(yao)勾選這(zhe)些文件(jian)(包含原理圖，PCB，工程，庫文件(jian) ，這(zhe)些和做PCB板(ban)子沒(mei)有關系，做電路時只給制作(zuo)廠(chang)商(shang)GEBEER文件(jian)就(jiu)是為了公司(si)文件(jian)保密，如果上(shang)面提到(dao)的那些文件(jian)都勾選可能會泄露公司(si)機)
3. 導出 BOM BOM表格

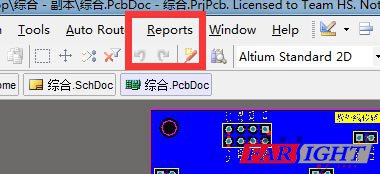

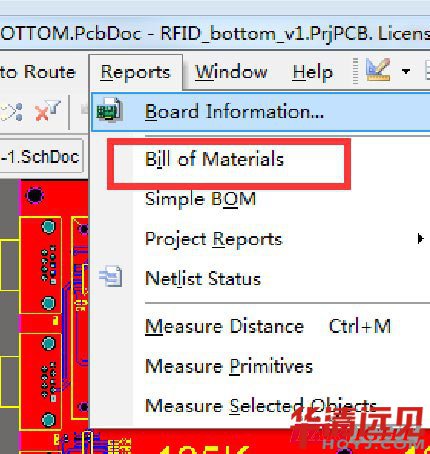

BOM表(也就是器件清單)按照下圖操作即可。
還有就是差焊接(jie)點個數(廠會用到這據)，按(an)照下圖操作
下圖(tu)就(jiu)是焊接點(dian)個數
