VGA接(jie)口定義
時間：2018-12-24 來(lai)源：華清(qing)遠見
日常(chang)生活中我們多使用15針的(de)(de)VGA接(jie)(jie)口設備，例如(ru)計算機、顯示器、投(tou)影儀、廣告牌和其他電(dian)子設備等等，可(ke)以說VGA接(jie)(jie)口設備在我們生活發(fa)揮(hui)著重大(da)的(de)(de)作用，那么到(dao)底什(shen)么是(shi)VGA接(jie)(jie)口呢。
VGA（視屏傳輸標準）
VGA（Video Graphics Array）即視(shi)頻圖形陣(zhen)列，是IBM在(zai)(zai)1987年隨PS/2機一(yi)起推出的(de)使(shi)(shi)用模擬信(xin)號(hao)的(de)一(yi)種視(shi)頻傳(chuan)輸標(biao)準(zhun)，在(zai)(zai)當(dang)時具有(you)分辨率高(gao)、顯(xian)示速率快、顏色豐(feng)富等優點(dian)，在(zai)(zai)彩色顯(xian)示器領域得(de)到了廣泛的(de)應用。不支持(chi)熱插拔，不支持(chi)音頻傳(chuan)輸。這(zhe)個(ge)標(biao)準(zhun)對于現今的(de)個(ge)人(ren)電(dian)腦(nao)市場(chang)已(yi)經十分過(guo)時。即使(shi)(shi)如此(ci)，VGA仍然是最多制造商所共同支持(chi)的(de)一(yi)個(ge)標(biao)準(zhun)，個(ge)人(ren)電(dian)腦(nao)在(zai)(zai)加載自己(ji)的(de)獨特驅動程序之前，都必須支持(chi)VGA的(de)標(biao)準(zhun)。例(li)如，微軟Windows系列產品的(de)開機畫(hua)面仍然使(shi)(shi)用VGA顯(xian)示模式(shi)，這(zhe)也說明其在(zai)(zai)顯(xian)示標(biao)準(zhun)中的(de)重要性和兼(jian)容性。
VGA這個術語常常不論其圖形設(she)備，而直接(jie)用于(yu)指稱640×480的(de)(de)分辨(bian)(bian)率(lv)(lv)(lv)。VGA設(she)備可以(yi)(yi)同(tong)時(shi)存(cun)儲4個完整(zheng)的(de)(de)EGA色版，并且它們之間可以(yi)(yi)快(kuai)速轉(zhuan)換，在畫面(mian)上(shang)看(kan)起來就像是即時(shi)的(de)(de)變(bian)色。VGA支持(chi)(chi)在640×480的(de)(de)較高分辨(bian)(bian)率(lv)(lv)(lv)下同(tong)時(shi)顯(xian)示(shi)16種(zhong)色彩或256種(zhong)灰(hui)度(du)，同(tong)時(shi)在320×240分辨(bian)(bian)率(lv)(lv)(lv)下可以(yi)(yi)同(tong)時(shi)顯(xian)示(shi)256種(zhong)顏色。VGA由于(yu)良好的(de)(de)性能迅(xun)速開始流行(xing)，廠商們紛紛在VGA基(ji)礎上(shang)加以(yi)(yi)擴(kuo)充(chong)，如將(jiang)顯(xian)存(cun)提(ti)高至1M并使其支持(chi)(chi)更高分辨(bian)(bian)率(lv)(lv)(lv)如SVGA(800×600)或 XGA(1024×768)，這些(xie)擴(kuo)充(chong)的(de)(de)模(mo)式就稱之為(wei)視(shi)頻電子標準協會VESA(Video Electronics Standards Association)的(de)(de)SVGA(Super VGA)模(mo)式，現(xian)在顯(xian)卡(ka)和顯(xian)示(shi)設(she)備基(ji)本上(shang)都(dou)支持(chi)(chi)SVGA模(mo)式。此外(wai)后來還(huan)有(you)擴(kuo)展的(de)(de)SXGA(1280×1024)、SXGA+(1400×1050)、UXGA(1600×1200)、 WXGA(1280×768)、WXGA+(1440×900)、WSXGA(1600×1024)、WSXGA+(1680×1050)、 WUXGA(1920×1200)、WQXGA(2560×1600)等模(mo)式，這些(xie)符(fu)合(he)VESA標準的(de)(de)分辨(bian)(bian)率(lv)(lv)(lv)信號都(dou)可以(yi)(yi)通過(guo)VGA接(jie)口(kou)實現(xian)傳(chuan)輸。
VGA接口
VGA接口是一(yi)種D型接口，采用非對稱分布的15pin 連接方(fang)式，共有15針(zhen)，分成3排，每排5個孔。VGA還有一(yi)個名稱叫D-Sub。

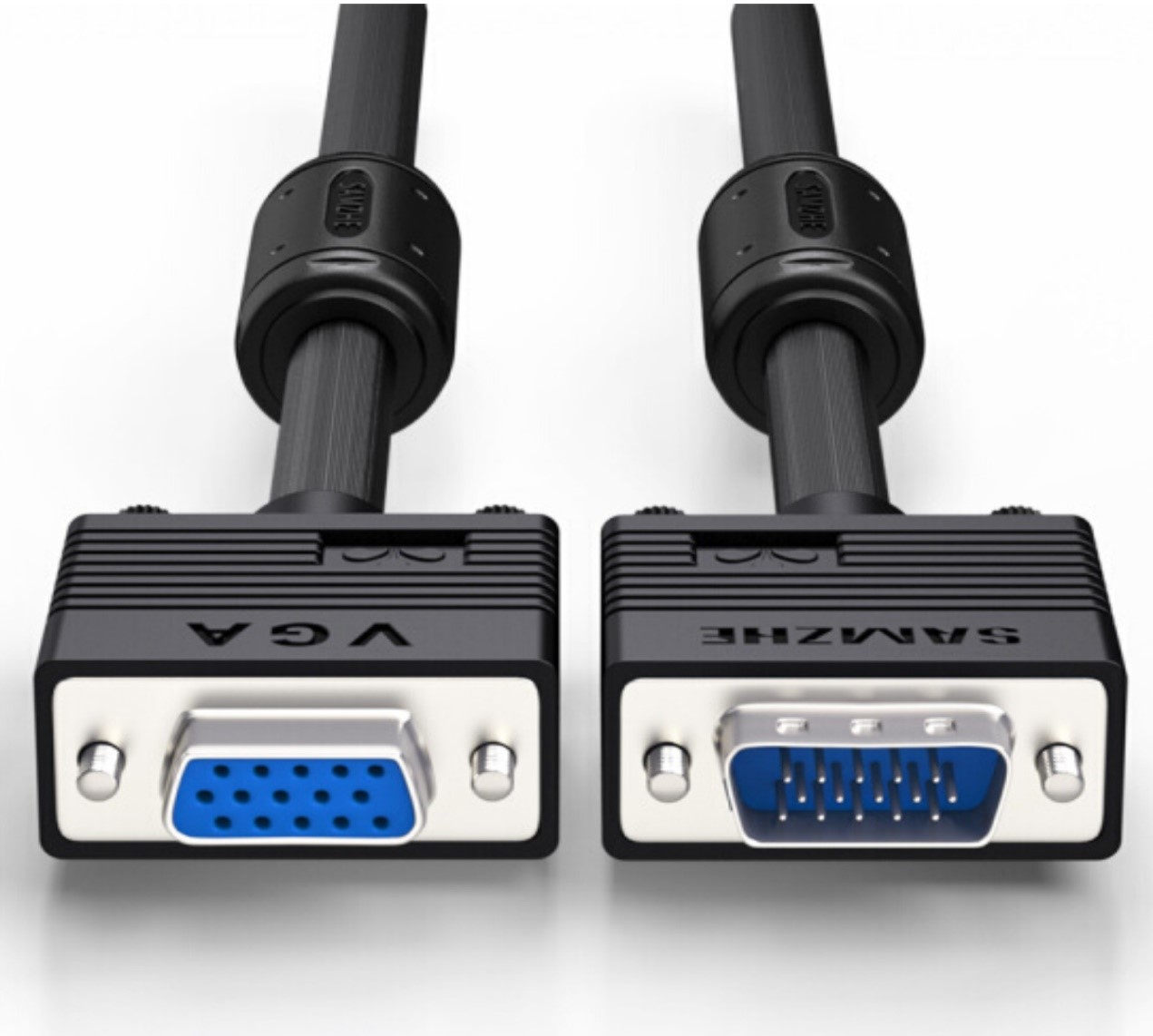

VGA接口插頭分(fen)為公母插頭，如下圖所(suo)示。
一般在VGA接(jie)頭上(shang)，會1，5，6，10，11，15等標(biao)明每個接(jie)口(kou)編號。如果沒有(you)，如上(shang)圖所示編號。
VGA接口是顯卡上應(ying)(ying)用最(zui)為(wei)廣泛(fan)的(de)接口類(lei)型，絕大多數(shu)的(de)顯卡都(dou)帶有(you)此種(zhong)接口。工作原理，是計算機內部以數(shu)字(zi)方式生成(cheng)的(de)顯示(shi)圖像信息，被顯卡中(zhong)(zhong)的(de)數(shu)字(zi)/模(mo)(mo)擬(ni)(ni)轉(zhuan)換(huan)器轉(zhuan)變為(wei)R、G、B三原色信號(hao)和行、場同步信號(hao)，信號(hao)通過(guo)(guo)電纜傳輸到顯示(shi)設備中(zhong)(zhong)。對(dui)于模(mo)(mo)擬(ni)(ni)顯示(shi)設備，如(ru)模(mo)(mo)擬(ni)(ni)CRT顯示(shi)器，信號(hao)被直接送到相應(ying)(ying)的(de)處(chu)理電路，驅動控制顯像管生成(cheng)圖像。而對(dui)于LCD、DLP等數(shu)字(zi)顯示(shi)設備，顯示(shi)設備中(zhong)(zhong)需配(pei)置相應(ying)(ying)的(de)A/D(模(mo)(mo)擬(ni)(ni)/數(shu)字(zi))轉(zhuan)換(huan)器，將(jiang)模(mo)(mo)擬(ni)(ni)信號(hao)轉(zhuan)變為(wei)數(shu)字(zi)信號(hao),在經過(guo)(guo)D/A和A/D2次(ci)轉(zhuan)換(huan)后，不(bu)可避(bi)免地造成(cheng)了一些(xie)圖像細節(jie)的(de)損失(shi)。使(shi)用VGA連(lian)接設備，線纜長度最(zui)好(hao)不(bu)要超過(guo)(guo)10米，而且(qie)要注意接頭(tou)是否安裝牢固(gu)，否則可能引起圖像中(zhong)(zhong)出現虛影。
發展趨勢
隨著(zhu)現(xian)在(zai)的技術(shu)發(fa)展，受限(xian)于VGA接(jie)口(kou)只能傳輸(shu)視頻(pin)信(xin)號和模擬信(xin)號與數字信(xin)號之間(jian)轉換的損(sun)失，VGA接(jie)口(kou)已經(jing)慢慢淘(tao)(tao)汰(tai)(tai)，現(xian)在(zai)的顯卡幾乎已經(jing)淘(tao)(tao)汰(tai)(tai)了VGA，都(dou)是(shi)DVI或(huo)者(zhe)HDMI、DP接(jie)口(kou)。但是(shi)由于它的廣泛使用，在(zai)其他電(dian)子產品中還在(zai)大量(liang)使用，不過(guo)落(luo)幕是(shi)遲早的事情。
DVI：只支持視頻(pin)

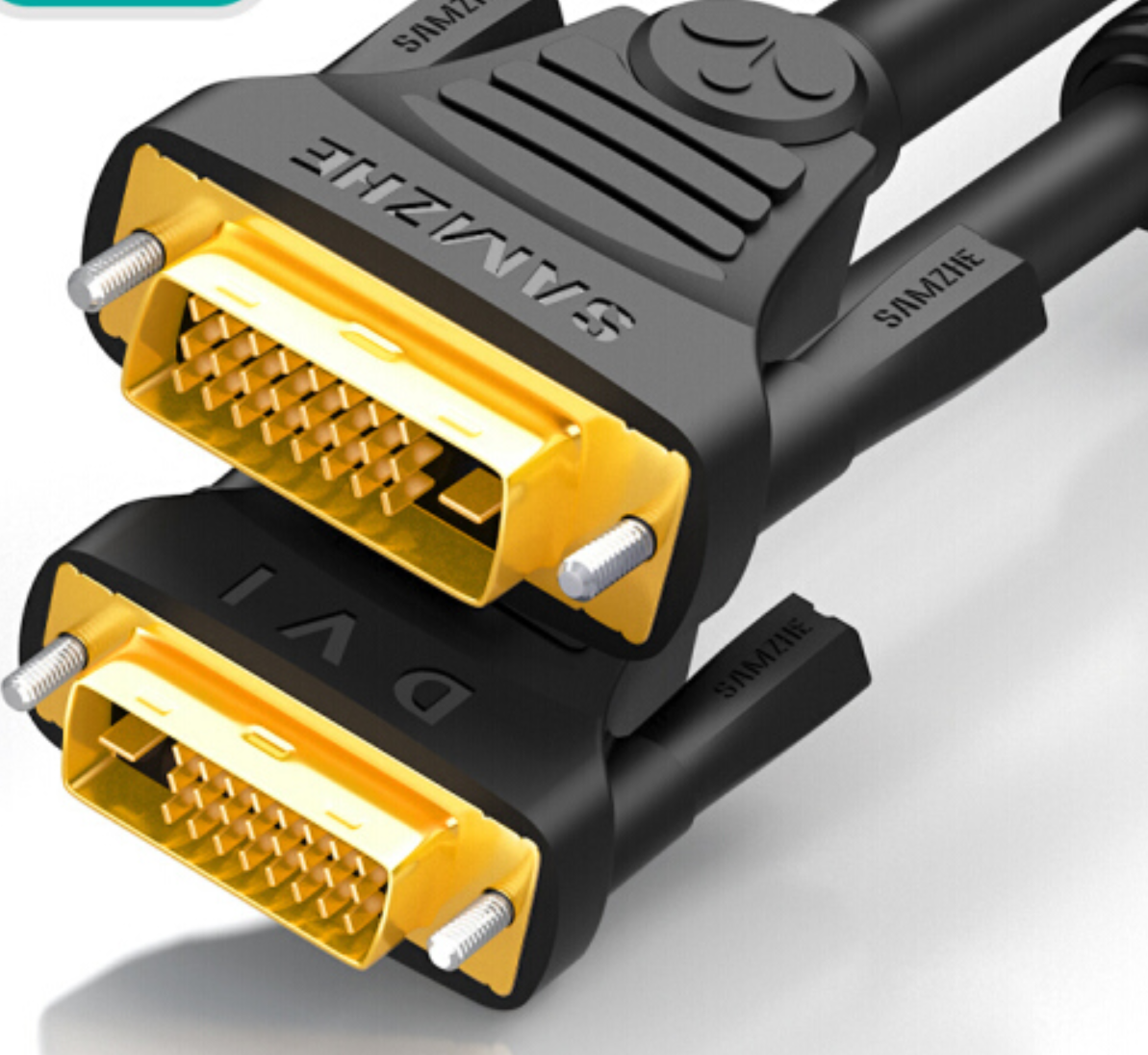

DVI接(jie)口有(you)兩個標(biao)準，25針和(he)29針，如下圖所示。直觀來說，這(zhe)兩種接(jie)口沒有(you)區別。DVI接(jie)口傳(chuan)輸的是數字信號(hao)(hao)，可以(yi)(yi)傳(chuan)輸大分辨(bian)率的視(shi)頻信號(hao)(hao)。DVI連接(jie)計算機顯(xian)卡(ka)和(he)顯(xian)示器(qi)時不用發生轉換，所以(yi)(yi)信號(hao)(hao)沒有(you)損失。
24+1公對公型
HDMI：數(shu)字化視頻/音(yin)頻接口技術

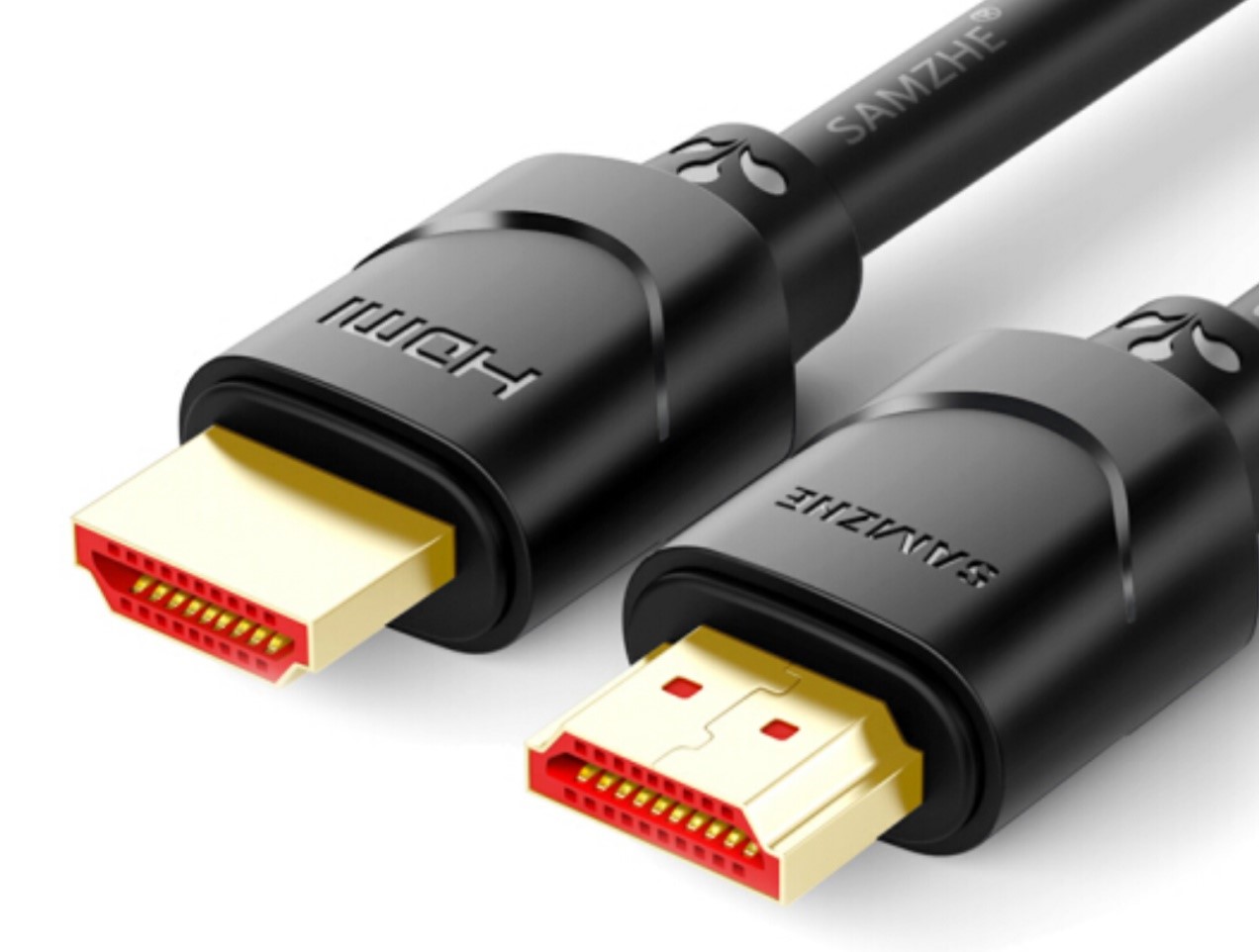

HDMI接口(kou)傳輸的(de)(de)(de)是(shi)數(shu)字信(xin)號，HDMI接口(kou)還能夠傳送音頻(pin)信(xin)號。假如(ru)(ru)顯(xian)示(shi)器(qi)除了有(you)(you)顯(xian)示(shi)功(gong)能，還帶有(you)(you)音響時(shi)，HDMI的(de)(de)(de)接口(kou)可以同時(shi)將電腦視(shi)頻(pin)和音頻(pin)的(de)(de)(de)信(xin)號傳遞給(gei)顯(xian)示(shi)器(qi)。HDMI有(you)(you)三個接口(kou)。主要考慮到設備的(de)(de)(de)需(xu)要。如(ru)(ru)數(shu)碼相機(ji)的(de)(de)(de)體積小(xiao)，需(xu)要小(xiao)的(de)(de)(de)接口(kou)，就使用micro HDMI。三種接口(kou)只(zhi)是(shi)在體積上(shang)有(you)(you)區別，功(gong)能相同。
DP：數(shu)字(zi)化(hua)視頻(pin)/音頻(pin)接口技(ji)術(shu)
DisplayPort也(ye)是(shi)一種高清數字顯示接口標準，可以連(lian)(lian)接電腦和顯示器，也(ye)可以連(lian)(lian)接電腦和家庭(ting)影院。DisplayPort贏得AMD、Intel、NVIDIA、戴爾、惠普、聯想、飛利浦、三(san)星、aoc等業界巨頭的支持，而且它是(shi)免費(fei)使用的。
DP接口可以(yi)理解是HDMI的加強(qiang)(qiang)版，在音頻和視頻傳輸方(fang)面(mian)更加強(qiang)(qiang)悍。
特別注意的是(shi)，針對視頻圖像傳(chuan)輸(shu)，以(yi)上四種都支持1080P高清視頻傳(chuan)輸(shu)，但是(shi)更高的分辨率會(hui)受限于(yu)帶寬。
VGA、DVI、HDMI相(xiang)互轉換的說明
VGA和DVI/HDMI互轉：模(mo)擬信(xin)號(hao)(hao)和數(shu)字(zi)信(xin)號(hao)(hao)的轉換，視頻信(xin)號(hao)(hao)損失，造(zao)成失真。
DVI和HDMI互轉(zhuan)(zhuan)：都是數字(zi)信號，轉(zhuan)(zhuan)換不會發生失(shi)真，可以(yi)轉(zhuan)(zhuan)換。但是從HDMI轉(zhuan)(zhuan)換成DVI時會自(zi)動舍去音頻信號。
