嵌入式:并行(xing)接口介紹
時(shi)間：2018-12-24 來(lai)源：華清遠見
我(wo)們的計算(suan)機多種豐富的類型接(jie)口，常見的接(jie)口包括COM（串(chuan)行(xing)口）、LPT（并(bing)行(xing)口）、PS/2、RJ-45（以太網）、USB、Express Card、Thunder Bolt（雷電(dian)）等。
其中(zhong)COM口(kou)(kou)和LPT口(kou)(kou)算是計算機(ji)接口(kou)(kou)的(de)元老了，早(zao)期的(de)計算機(ji)上都(dou)具(ju)有這兩種接口(kou)(kou)，今天我們(men)來主(zhu)要介紹一下并(bing)行(xing)接口(kou)(kou)。
接口介紹

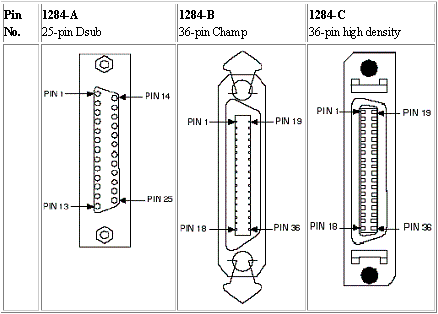

并行接口(kou)(kou)(kou)(kou)，指采用并行傳輸(shu)方式(shi)來傳輸(shu)數據(ju)的接口(kou)(kou)(kou)(kou)標準，一(yi)般稱為Centronics接口(kou)(kou)(kou)(kou)，現在也稱IEEE1284，我們(men)常(chang)見的并口(kou)(kou)(kou)(kou)，多為主機上(shang)的25針(zhen)D型接口(kou)(kou)(kou)(kou)和打印機上(shang)的36針(zhen)彈(dan)簧(huang)式(shi)接口(kou)(kou)(kou)(kou)。事實(shi)上(shang)，IEEE1284標準規(gui)定了三種(zhong)連接器，分別為A、B、C型
A型
25PINDB-25連(lian)接器，只用于主(zhu)機端。【注意(yi)這(zhe)個25PINDB-25連(lian)接器與rs232 串口中的(de)rs232 DB-25只是外觀相同(tong)】
B型

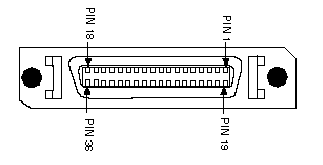

36PIN0.085inch間距的(de)Champ連接器，帶卡緊(jin)裝置，也稱(cheng)Centronics連接器，只用于外(wai)設36PINCentronics插座（SOCKET或FEMALE），用于打印機(ji)上(shang)。
C型
新增加的(de)Mini-Centronics36PIN連接器，也稱為half-pitchCentronics36connector（HPCN36），也有稱MDR36，36PIN0.050inch間(jian)距，帶夾緊裝置(zhi)，既可(ke)用于(yu)主機，也可(ke)用于(yu)外設，應(ying)(ying)用還不夠普(pu)遍，因(yin)有競爭力的(de)新的(de)接口標準的(de)不斷出現，普(pu)及(ji)應(ying)(ying)用很(hen)難。新接口還增加了兩(liang)個信號線PeripheralLogicHigh和HostLogicHigh，用于(yu)通過電纜能檢測到另(ling)一端是否(fou)打開電源。
接口特點

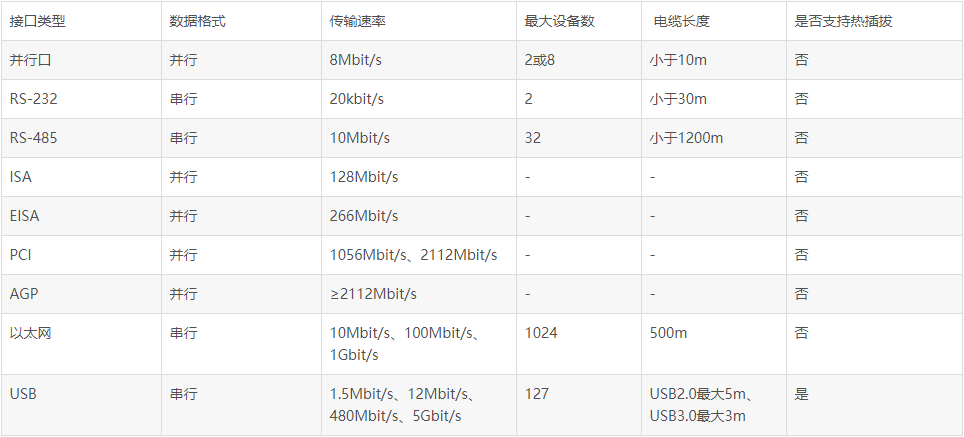

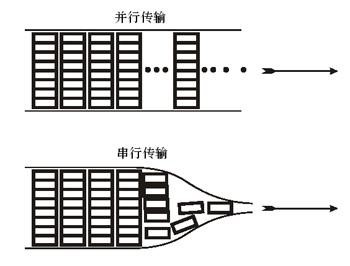

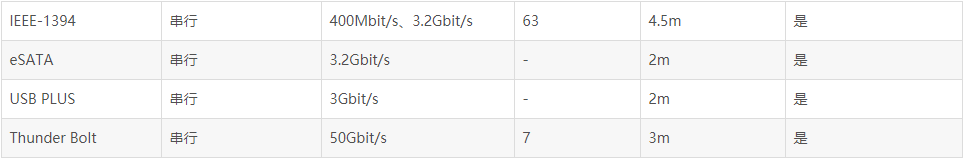

在幾年前(qian)，由(you)于技術限(xian)制時鐘頻率比較低，串行傳輸速度慢于并行傳輸，兩者互有優(you)劣。
串行傳輸
優點(dian)：使用的數據線少，在遠距離通信中可以(yi)節約通信成本。
缺點：因為每次只(zhi)能傳輸一(yi)位數據，所以傳輸速度比(bi)較低。
并行傳輸
優(you)點：因為可以(yi)多位數據一起傳輸，所以(yi)傳輸速度很快。
缺點：內存(cun)有(you)多(duo)少(shao)位，就(jiu)要用多(duo)少(shao)數據線(xian)(xian)，所以需(xu)要大量的(de)數據線(xian)(xian)，成(cheng)本很高。
近(jin)年來(lai)隨著技術的(de)(de)發展，時(shi)鐘(zhong)(zhong)頻率越來(lai)越高(gao)，并(bing)(bing)行導(dao)線之(zhi)間的(de)(de)相互干(gan)擾越來(lai)越嚴重。并(bing)(bing)行接口(kou)因為有多條并(bing)(bing)行且緊密的(de)(de)導(dao)線，但(dan)時(shi)鐘(zhong)(zhong)頻率提高(gao)的(de)(de)一定程度時(shi)，傳(chuan)輸(shu)的(de)(de)數據(ju)已(yi)經無法(fa)恢復。而串口(kou)因為導(dao)線少，線間干(gan)擾容易控制，反而可(ke)以通(tong)過不斷提高(gao)時(shi)鐘(zhong)(zhong)頻率來(lai)提高(gao)傳(chuan)輸(shu)速(su)率。而且串行設備的(de)(de)成(cheng)本往往高(gao)于(yu)并(bing)(bing)行設備，所以現在許多高(gao)速(su)設備都采用串行方式(shi)
通訊原理
并(bing)(bing)行(xing)接口中的(de)各(ge)位數據(ju)(ju)都是(shi)并(bing)(bing)行(xing)傳送的(de)，通常是(shi)以8位或16位字節為(wei)單位進行(xing)數據(ju)(ju)傳輸(shu)。

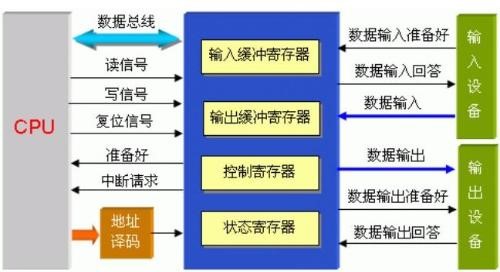

圖中(zhong)(zhong)的(de)并行接口(kou)(kou)是一個雙通道的(de)接口(kou)(kou)，能完成數(shu)據的(de)輸(shu)入和(he)輸(shu)出。其中(zhong)(zhong)，數(shu)據的(de)輸(shu)入/輸(shu)出是由(you)輸(shu)入/輸(shu)出緩沖器(qi)來實(shi)現的(de)，狀(zhuang)態寄存(cun)器(qi)提供狀(zhuang)態信息(xi)供CPU查詢，控制寄存(cun)器(qi)接收來自(zi)CPU的(de)各種控制命令。

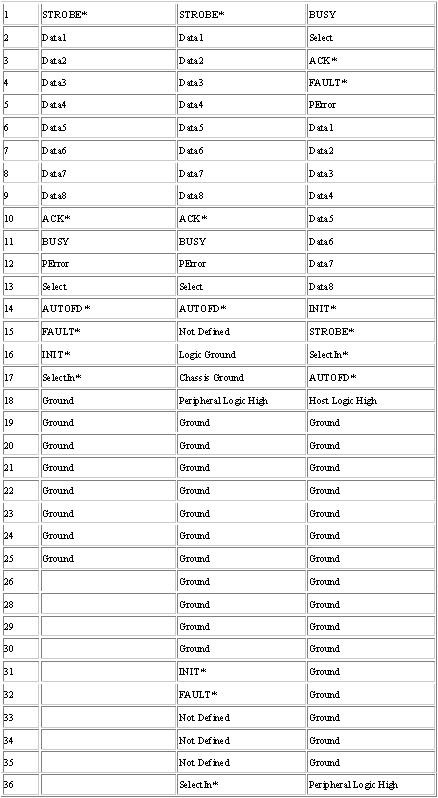

針腳定義
并行接口不同的針(zhen)腳(jiao)對應(ying)著不同的含義，我們(men)在接線的時候需要看清楚(chu)。
