嵌入式(shi)實時(shi)操(cao)作系統（RTOS）中(zhong)時(shi)間觸(chu)發與(yu)事(shi)件觸(chu)發混合調度策略的實踐與(yu)挑戰
時間：2025-04-23 來源：華清遠見
引言
在嵌入式(shi)實(shi)時(shi)系統(tong)中，任務調(diao)度策(ce)略的(de)選擇直(zhi)接決定了系統(tong)的(de)實(shi)時(shi)性、可靠性和(he)資源利(li)用率。傳統(tong)的(de) 時(shi)間(jian)觸(chu)發架構（Time-Triggered Architecture, TTT） 和(he) 事件觸(chu)發架構（Event-Triggered Architecture, ETT） 各(ge)有優(you)劣：
· TTT 通(tong)過固定周期(qi)調度任務，確保確定性(xing)時延，但可能(neng)浪費資源；
· ETT 根據事件觸發(fa)任務(wu)，靈活高效，但可(ke)能因事件突發(fa)導致不(bu)可(ke)預(yu)測(ce)的(de)延遲。
隨著(zhu)復雜(za)嵌入(ru)式(shi)系統（如工業(ye)控制、自動駕駛(shi)、醫療設(she)備）的(de)需求增長(chang)，單純的(de)單一(yi)調(diao)(diao)度策(ce)略已難以滿足混合場(chang)景的(de)實時性要求。因此，混合調(diao)(diao)度策(ce)略（Hybrid Scheduling）成為研究熱點，本(ben)文將探討其設(she)計原理、實現方(fang)法及實際應用案例。
一、核心概念：TTT與ETT的對比與互補
1.1 時間觸發架構（TTT）
定(ding)義：所有任務按固定(ding)周期（如1ms、10ms）執行(xing)，任務間通過時(shi)間分片(pian)（Time Slicing）共享CPU資源。
特點：
· 確定(ding)性：任務執行時(shi)延可預(yu)測，適合對安全(quan)性和可靠性要求高的場景(jing)（如航空航天）。
· 資源固定：任務占(zhan)用CPU時(shi)間由周期決定，避免資源競爭。
· 缺(que)點(dian)：空閑周期(qi)浪費資源(yuan)，無法快速(su)響(xiang)應(ying)突發事件。
典型應用：
· 汽車ECU中的發動機控制(zhi)模塊。
1.2 事件觸發架(jia)構（ETT）
定(ding)義：任務僅在事件發(fa)生時（如傳(chuan)感器中斷(duan)、用戶輸入）觸(chu)發(fa)執行(xing)，優先級由事件緊急程度(du)決(jue)定(ding)。
特點：
· 靈活(huo)性：資源按(an)需分配，高效利用CPU。
· 不確(que)定性：事(shi)件突(tu)發可(ke)能導致(zhi)任(ren)務搶占沖突(tu)，引發延遲抖動。
· 缺點：難以保(bao)證關(guan)鍵任務(wu)的時(shi)延確定性。
典型應用：
· 智能家居中(zhong)的(de)傳感(gan)器(qi)數(shu)據處理。
1.3 混(hun)合調度的必要性
許(xu)多(duo)系統(tong)需同(tong)時(shi)滿(man)足：
1. 關鍵任務（如(ru)安(an)全控制）的確(que)定性(xing)時延；
2. 非(fei)關鍵(jian)任務（如(ru)數(shu)據(ju)采集）的靈活性與(yu)能效。
混(hun)合(he)調度通過 分層架構 或(huo) 任(ren)務劃分，將TTT和ETT的優勢結(jie)合(he)，成(cheng)為復雜系(xi)統的理想選擇(ze)。
二、混合調度策略的設計與實現
2.1 混(hun)合調度的分類(lei)
混合調度策(ce)略(lve)可分為(wei)兩類：
1.
分層混合(he)架構：
2.
o 上層（TTT）：管理關鍵任務，按固定周期執(zhi)行。
o 下層（ETT）：處理非關鍵任務(wu)，按事件(jian)觸發。
o 示例(li)：汽車系統中，發動機控制（TTT）與導(dao)航交互（ETT）。
3.
任務級混合(he)調(diao)度：
4.
o 單一(yi)調度器同時管(guan)理TTT和ETT任務，通過優先級仲(zhong)裁或時間窗口劃分實現(xian)平衡(heng)。
2.2 核(he)心設計原(yuan)則
2.2.1 任務(wu)劃分
· 關鍵(jian)任務(wu)（TTT）：
o 需確(que)定性時(shi)延的任務（如(ru)工業機器人運動控制(zhi)）。
o 固(gu)定周期（如1ms）執行，優先級最高。
· 非關鍵任務（ETT）：
o 事件驅(qu)動的任務（如(ru)數據(ju)上傳、用戶界面）。
o 優先級次之，僅在CPU空閑時執行。
2.2.2 調(diao)度算法
典型算法：
1.
動態優先級調整：
2.
o TT任務(wu)始終優(you)先于(yu)ET任務(wu)。
o ET任務(wu)在TT任務(wu)的空閑周期內搶(qiang)占低(di)優先級任務(wu)。
3.
時(shi)間窗口(kou)隔離：
4.
o 將時間軸(zhou)劃分為 TT窗(chuang)口(kou)（僅TT任(ren)(ren)務(wu)執行）和 ET窗(chuang)口(kou)（ET任(ren)(ren)務(wu)可執行）。
o 通(tong)過硬(ying)件(jian)計時(shi)器(qi)或軟件(jian)信號切(qie)換(huan)窗口。

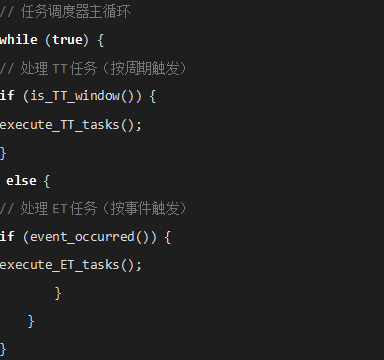

偽代碼示(shi)例（基(ji)于優先級的混合調度）：
2.3 實現挑戰與解決方案
2.3.1 資源(yuan)競爭與搶占
· 問題：ET任務可能搶占TT任務的CPU資源，導(dao)致TT任務錯過截(jie)止時間(jian)。
· 解(jie)決方案：
o 優先(xian)級(ji)反轉(zhuan)防護(hu)：ET任務(wu)優先(xian)級(ji)低于(yu)TT任務(wu)。
o 時(shi)間分片(pian)預(yu)(yu)留(liu)(liu)：為TT任務預(yu)(yu)留(liu)(liu)固定時(shi)間片(pian)，ET任務僅在預(yu)(yu)留(liu)(liu)時(shi)間外執行。
2.3.2 動(dong)態(tai)負(fu)載平衡
· 問題(ti)：ET任務突發可能(neng)導致系統過載，影響(xiang)TT任務執行。
· 解決方案(an)：
o ET任務隊(dui)列(lie)限(xian)流：設置ET任務的最大(da)執(zhi)行時(shi)間(jian)或隊(dui)列(lie)長度。
o 自適應調度：根據系統負載動(dong)態調整ET任務的(de)優先級。
三、混合調度的典型應用場景
3.1 工業(ye)自動化控(kong)制系(xi)統
場景：
· TT任務：PLC控制(zhi)電(dian)機周(zhou)期性運動（1ms周(zhou)期）。
· ET任(ren)務：傳感器故障報警(jing)（事件觸發）。
實現方案：
· 采用分層架構，TT任(ren)務通過硬件定時器觸發(fa)，ET任(ren)務通過中斷(duan)處理。
· 通過 OSEK（Open System and Electronics for Cars） 標準(zhun)實現任務(wu)優先級隔離。
電子系統
場景：
· TT任務：發動機控制（10ms周(zhou)期(qi)）、剎車系統（1ms周(zhou)期(qi)）。
· ET任務：車載娛樂系(xi)統響應(ying)用戶操作。
實現方案：
· AUTOSAR（Automotive Open System Architecture） 支持混合調(diao)度：
o 通(tong)過 RTE（Runtime Environment） 管理TT和ET任務(wu)的(de)通(tong)信。
o 使用 時間觸發通信（TTCAN） 保障關鍵任務(wu)的確定性。
3.3 醫療設備
場景：
· TT任務：心率監測(ce)（周(zhou)期性采(cai)樣(yang)）。
·; ET任務：緊急報(bao)警(jing)（如心(xin)率(lv)異常觸發）。
實現方案：
· 通過 FreeRTOS 的 軟件定時器 實(shi)現TT任務，中斷服務例程(cheng)（ISR）處理ET任務。
· 通過 優先級反轉(zhuan)防護(hu) 確保TT任務的(de)時延確定性。
四、挑戰與未來方向
4.1 當前挑戰
1. 復雜性(xing)增加(jia)：混(hun)合調(diao)度需處理任務(wu)劃分、優先級(ji)仲裁、資源隔離等(deng)復雜邏(luo)輯。
2. 功耗管理：ET任務(wu)的動態執行可能增(zeng)加系統功耗。
3. 驗(yan)證與測試：混合系統的(de)時延分析和(he)故障(zhang)注入(ru)測試難度較高。
4.2 解決方(fang)案與(yu)技術趨勢
1. 形式化驗證：
o 使用模型檢測工(gong)具（如 UPPAAL）驗證混合(he)調度的(de)時延(yan)邊界。
2. 異構計算加速(su)：
o 將部(bu)分ET任務卸載到協處(chu)理(li)器（如GPU或FPGA），降低(di)主(zhu)CPU負載。
3. 自適應(ying)調度算法：
o 基于機(ji)器(qi)學習預測(ce)任務(wu)(wu)負載(zai)，動態調(diao)整(zheng)TT和(he)ET任務(wu)(wu)的(de)資源分配(pei)。
4.3 標準化與工具支(zhi)持
· IEC 61508/ISO 26262：為(wei)混合調度(du)的安(an)全性提(ti)供認證框架。
· 工具鏈支持：
o Wind River VxWorks：支持(chi)混合調度(du)的工業級RTOS。
o Matlab/Simulink：提供混合調度模(mo)型仿真工具。
五、總結與展望
混合調度策略通過結(jie)合TTT和(he)ETT的優勢(shi)，為嵌(qian)入式系(xi)統提(ti)供(gong)了更(geng)靈活、高效的實時(shi)性保障(zhang)。隨著工業4.0、自動駕駛等(deng)領(ling)域的技術(shu)發展(zhan)，混合調度將面臨更(geng)高的挑戰：
· 確定性(xing)(xing)與(yu)時效性(xing)(xing)的(de)平衡：如(ru)何在保(bao)證關鍵任務(wu)(wu)實時性(xing)(xing)的(de)同時，提升(sheng)非關鍵任務(wu)(wu)的(de)能效。
· 異構系統集(ji)成：與邊緣(yuan)計(ji)算、5G通信的(de)結合將推動混合調度的(de)進一步創新。
未來，混合(he)(he)調度可能與(yu) AI驅動的(de)自適應調度 結合(he)(he)，實現更智能的(de)資源管理(li)。開發者需深入理(li)解(jie)系統需求，選擇(ze)合(he)(he)適的(de)混合(he)(he)策略框架（如AUTOSAR），并通過形式化驗證確保系統的(de)可靠性和安全性。
