基于(yu)ARM架構的嵌入式系統啟動(dong)流(liu)程(cheng)深度(du)剖析
時(shi)間：2025-03-10 ;來(lai)源(yuan)：華(hua)清(qing)遠見
引(yin)言：啟動流程的詳細解析
嵌入式系統(tong)的啟動(dong)流程看似(si)是教科書(shu)式的步驟堆砌(qi)，實則暗藏硬件協同(tong)、安全攻防的復雜邏(luo)輯。這(zhe)篇文章我將以ARM Cortex-A/M雙架構對比為切入點，結合工業級SoC設(she)計(ji)案例與自研Bootloader開(kai)發經(jing)驗。
一、啟動流程的本質
嵌入式系(xi)統(tong)的啟動流(liu)程是硬件與軟件協同的非常精密且復(fu)雜的問題，那(nei)我們先(xian)來設想一下啟動時可能遇到的問題：
1. 硬件(jian)初始(shi)化：上電瞬間，所有硬件(jian)模塊處(chu)于未(wei)定義狀態(tai)（如時鐘未(wei)校準、內存(cun)未(wei)配(pei)置）
2. 代碼(ma)執(zhi)(zhi)行(xing)：在內存控制器(qi)初始(shi)化前，如何(he)加載并執(zhi)(zhi)行(xing)程序(xu)（依賴芯片內置SRAM和BootROM）。
二、 啟動流程

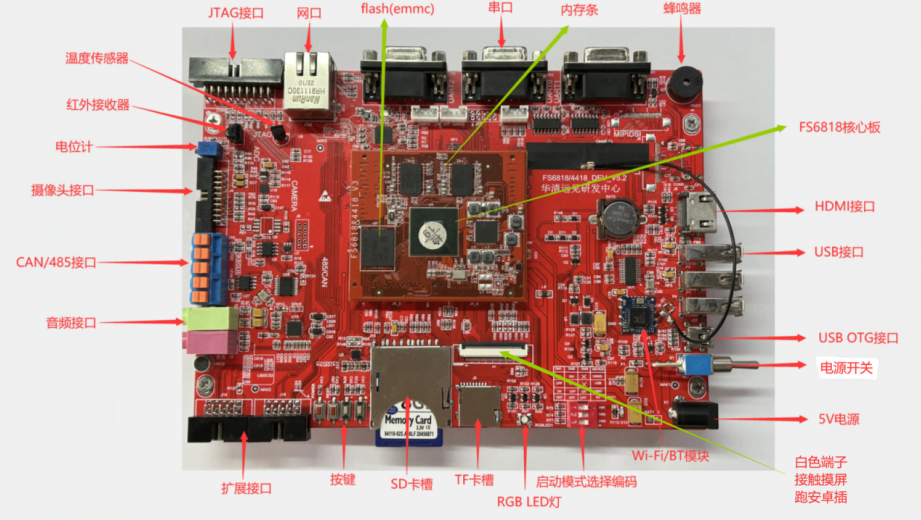

對于啟動流程而言，我大(da)致分為以下(xia)六個階段，下(xia)面就以我們華(hua)清遠見的ARM開發板為例進(jin)行講解
開發板以（以Cortex-A53 + Linux為例）
階(jie)段1：BootROM——芯片的“基因代碼(ma)”
· 觸(chu)發條件：電源穩定（Power-On Reset, POR）或硬件復位信(xin)號。
· 核心任務：
· 檢測啟動介(jie)質：通過熔絲位（eFUSE）或BOOT引腳電平(ping)選擇啟動源(yuan)（如SD卡(ka)、eMMC、UART）。
· 加載一(yi)級引(yin)導程序（SPL）：從存儲設備的固定偏(pian)移(yi)（通常為1KB）讀取(qu)至芯片(pian)內置SRAM。
· 技術細(xi)節：
· 典型SRAM容量：64KB（如(ru)STM32MP157的SYSRAM）。
· 安(an)全(quan)機制：部(bu)分高端芯(xin)片支持BootROM驗簽（RSA-2048 + SHA-256）。
階段2：SPL（Secondary Program Loader）——硬件喚醒者
· 執行(xing)(xing)環境：在SRAM中運行(xing)(xing)，無內存管理單(dan)元(yuan)（MMU）支持(chi)。
· 關鍵操作：
1. 時鐘樹(shu)配置：
· 初(chu)始化PLL鎖相環（如設(she)置主(zhu)頻為800MHz，誤差(cha)<0.1%）。

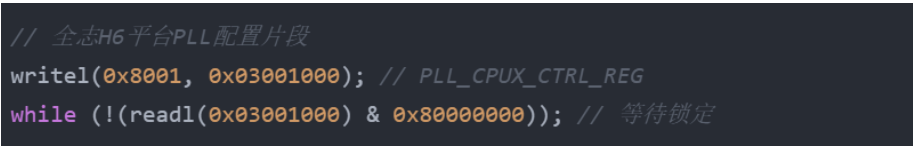

以一下(xia)代碼為例(li)：
DDR初(chu)始化(hua)：
· 根據顆(ke)粒型號(hao)（如(ru)美光MT41K256M16TW-107）配(pei)置時序參數：
外設基礎(chu)配置(zhi)：
· 初始化調試串口（UART0，波特率115200）。
· 啟用看(kan)門狗(gou)（WDT）防止啟動卡(ka)死。
階段3：U-Boot——系統(tong)啟動(dong)的“指揮中樞”
· 內(nei)存布局(ju)：運行于DDR中，支持設備(bei)樹（DTS）和動態加載。
· 核心功(gong)能(neng)鏈：
1. 設備樹解析：
· 加(jia)載.dtb文件，動態修改節點（如調整GPIO復用模式）。
2. 內核加(jia)載：
· 從存儲(chu)設備讀取zImage至內存（如地址0x80008000）。
· 驗證內核簽名（可選Secure Boot流程）。
3. 啟(qi)動參(can)數傳遞：
· 通過ATAG或FDT傳遞參數（如root=/dev/mmcblk0p2）。
· 調試技巧(qiao)：
1. 使(shi)用bdinfo查(cha)看內(nei)存(cun)映(ying)射。
2. 通(tong)過bootelf命令直接啟動ELF格(ge)式內核。
階段4：Linux內核——系統的(de)“靈魂注入”
· 啟動時序分解(jie)：
1. 匯編(bian)初始(shi)化（head.S）：
· 切換(huan)CPU模式(shi)（ARM→SVC模式(shi)）。
· 設置臨時頁(ye)表（恒等(deng)映射(she)）。
2. C語言入口（start_kernel()）：
· 初始化調度器(qi)（sched_init()）。
· 掛載根(gen)文件系統（vfs_caches_init()）。
3. 用戶空間橋接：
· 創建第一個用(yong)戶進程（init_task，PID=1）。
階段6：安(an)全啟動擴展(zhan)（可選）
· 信任鏈構建：
· 硬件安全(quan)模塊：
· 使(shi)用eFUSE存儲(chu)公鑰哈(ha)希(xi)。
· 啟用TrustZone隔離安全(quan)世界(jie)（如OP-TEE框架）。
一、實戰案例
1. BootROM階段（0~50ms）：
· 檢測GPIO引腳(jiao)電平(ping)，選擇SD卡(ka)作為啟(qi)動(dong)源。
· 加載SPL至VideoCore IV處理器的L2緩存。
2. SPL階(jie)段（50~200ms）：
· 初始化LPDDR4內存(cun)（頻率2133MHz）。
· 通過Mailbox協議喚醒ARM Cortex-A72核心。
3. U-Boot階段（200~500ms）：
· 加載bcm2711-rpi-cm4.dtb 設備(bei)樹文件。
· 傳遞console=ttyAMA0參數啟用串口控制(zhi)臺。
4. 內(nei)核啟動階段（500~1500ms）：
· 初始化BCM2711的(de)PCIe控制器。
· 掛載ext4格式(shi)的(de)根(gen)文件系統。
二、啟動時間優化方案
1. 硬(ying)件層加(jia)速：
· 使用(yong)XIP（Execute-In-Place）閃存減少(shao)加載(zai)延遲(chi)。
· 啟用DDR自刷新(xin)模(mo)式（SRAM保持數(shu)據，快速喚醒）。
2. 固件層瘦身：
· 裁(cai)剪(jian)U-Boot功能（移除USB、網絡(luo)等非必要(yao)驅動）。
· 預計算(suan)DDR時(shi)(shi)序參數，避免運行時(shi)(shi)校(xiao)準。
3. 內核層(ceng)優化：
· 關閉調(diao)試選項(xiang)（CONFIG_DEBUG_KERNEL=n）。
· 使用(yong)LZ4壓縮內核（解壓速度比gzip快300%）。
