前言
在日常工作中，圓形管道作為有組織排口的主要形式較為常見。本文僅圍繞圓形管道的相關規范展開討論。

一、有組織顆粒物布點（圓形管道）

關于GB 16157中采集顆粒物時，斷面各測點距管壁的距離是如何確定的？以下通過幾何推導進行說明。

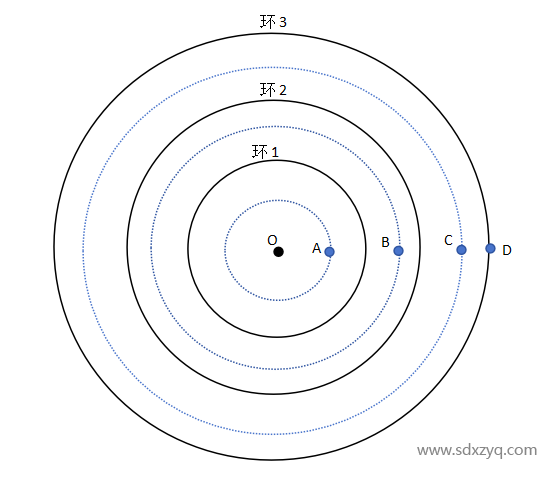

如圖所示，以圓形管道截面為例：O為圓心，A、B、C為顆粒物測點，D為管壁點，線段OABCD構成一條半徑。
假設管道直徑D為2.0 m，半徑R為1.0 m，布點環數設為3。每個環的面積相等，即各環面積為?πR2/3?=?π/3。

圖中藍色環為各環的等面積中心線，將每個環平分為兩部分，從而形成6個等面積環。A、B、C三點為等面積中心線與半徑的交點，即顆粒物測量位置。

以OC為例，其包圍的圓內包含5個等面積環，則有：

????2=56??2

解得：

??=??56=?2?56

測點C距管壁D的距離為：

??=????=?2??2?56≈0.044?

同理，OB范圍內包含3個環，則有：

????2=36??2

解得：

??=??36=?2?12

測點B距管壁的距離為：

??=????=?2??2?12≈0.146?

上述結果與GB 16157中給出的數值一致，驗證了推導的正確性。

二、開孔位置簡述（圓形管道）

對比GB 16157與HJ 1405對開孔位置的要求：

• GB 16157：強調測量斷面應位于彎頭、閥門或變徑管等構件下游方向不小于3倍直徑、上游方向不小于6倍直徑的位置。

• HJ 1405：表述為測量孔上游直管段長度不小于4倍直徑，下游不小于2倍直徑。

表面上看，“上3下6”變為“上4下2”，似乎存在矛盾，實則兩者參照的基準不同。

• 若以彎頭、閥門等構件為參照點，則要求其上游2D、下游4D（即“上2下4”）；

• 若以測量孔為參照點，則描述為上游4D、下游2D（即“上4下2”）。

因此，兩種表述本質一致，差異源于描述時選擇的參照點不同。在實際應用中，需明確參照對象，避免誤解。
