FPGA技術的發展歷史和動向

分(fen)享到:


    本文關鍵字:fpga技術,fpga發展, fpga培訓,FPGA應用開發入門與典型實例

    一、FPGA技術的發展歷史

    縱(zong)觀數字(zi)集成電路的發展歷史,經歷了從(cong)電子(zi)管(guan)、晶體管(guan)、小(xiao)規(gui)模(mo)集成電路到(dao)大(da)規(gui)模(mo)以及超大(da)規(gui)模(mo)集成電路等不同(tong)的階段。發展到(dao)現(xian)在,主要有3類(lei)電子(zi)器件(jian):存儲器、處理器和邏(luo)輯器件(jian)。

    存儲器(qi)保(bao)存隨機信(xin)息(電(dian)子數(shu)據表或(huo)數(shu)據庫的內容);處理器(qi)執行(xing)軟件(jian)(jian)指(zhi)令,以(yi)便完(wan)成各種任務(wu)(運行(xing)數(shu)據處理程(cheng)序或(huo)視頻游戲);而(er)邏輯器(qi)件(jian)(jian)可以(yi)提供特殊功能(器(qi)件(jian)(jian)之間(jian)的通信(xin)和系統必(bi)須執行(xing)的其(qi)他所有功能)。

    邏輯器件分成兩類:
    ① 固定的或定制的。
    ② 可編程的或可變的。

    其中,固(gu)定的(de)(de)(de)(de)或定制的(de)(de)(de)(de)邏(luo)輯器件通(tong)常稱為專用芯(xin)片(pian)(ASIC)。ASIC是為了(le)滿足特(te)定的(de)(de)(de)(de)用途(tu)而設計的(de)(de)(de)(de)芯(xin)片(pian),例如MP3解碼(ma)芯(xin)片(pian)等(deng)。其優(you)點是通(tong)過固(gu)化(hua)的(de)(de)(de)(de)邏(luo)輯功能和大規模(mo)的(de)(de)(de)(de)工業化(hua)生產(chan),降低了(le)芯(xin)片(pian)的(de)(de)(de)(de)成本,同時提(ti)高了(le)產(chan)品的(de)(de)(de)(de)可靠(kao)性。隨著集成度(du)的(de)(de)(de)(de)提(ti)高,ASIC的(de)(de)(de)(de)物理(li)尺寸也在不斷(duan)的(de)(de)(de)(de)縮小。

    但是(shi),ASIC設計的周期很長,而且投資大,風(feng)險高。一旦設計結束后,功能就固化了,以后的升(sheng)級改版困(kun)難比較(jiao)大。電子產品的市場(chang)(chang)正(zheng)在逐(zhu)漸(jian)細分,為了滿足(zu)快(kuai)速產品開發,產生了現場(chang)(chang)可編程邏輯器件(FPGA)。

    自1984年Xilinx公司推出了第一片(pian)現(xian)場可編(bian)程(cheng)邏輯器件(FPGA)至今,FPGA已經歷(li)了20幾年的快速發(fa)展(zhan)(zhan)歷(li)程(cheng)。特(te)別是近幾年來,更是發(fa)展(zhan)(zhan)迅(xun)速。FPGA的邏輯規(gui)模(mo)已經從初的1000個可用(yong)門發(fa)展(zhan)(zhan)到現(xian)在的1000萬(wan)個可用(yong)門。

    FPGA技術之所以(yi)具有(you)巨大(da)的市場吸引力,其根(gen)本原因在于:FPGA不(bu)僅可以(yi)解決電子系統(tong)小(xiao)型化、低功耗、高(gao)可靠性等問題,而且其開發周期短(duan)、投入少,芯片價格(ge)不(bu)斷下降。FPGA正在越(yue)來越(yue)多地取(qu)代傳統(tong)上(shang)ASIC,特別是在小(xiao)批量、個性化的產品市場方面(mian)。

    二、FPGA技術的發展動向

    隨著芯片設計工藝水平的不斷(duan)提(ti)高,FPGA技術呈現出了以(yi)下(xia)4個(ge)主要的發展動向。

    1.基于FPGA的嵌入式系統(SoPC)技術正在成熟

    System on Chip(SoC)技術在芯片設計領(ling)域被越來(lai)越廣泛地(di)采用,而SoPC技術是(shi)SoC技術在可編程(cheng)器件領(ling)域的(de)應(ying)用。這種技術的(de)核心是(shi)在FPGA芯片內部構(gou)建(jian)處理器。Xilinx公司主要提(ti)供基于Power PC的(de)硬核解(jie)(jie)決方(fang)案,而Altera提(ti)供的(de)是(shi)基于NIOSII的(de)軟核解(jie)(jie)決方(fang)案。

    Altera公司為(wei)NIOSII軟(ruan)核處(chu)理器提供了完整的軟(ruan)硬件解決方案,可(ke)以讓(rang)客戶短時間完成(cheng)SoPC系(xi)統的構建和調試工作。

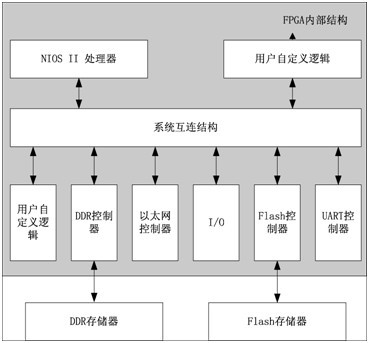

    如圖(tu)1所示,是(shi)Altera Stratix III FPGA基于NIOS II解決方案的(de)內部結構圖(tu)。


圖(tu)1 NIOS II解決方案

    2.FPGA芯片向高性能、高密度、低壓和低功耗的方向發展

    隨著(zhu)芯片生產(chan)工藝不(bu)斷提高,FPGA芯片的(de)性能和密度(du)都在(zai)(zai)不(bu)斷提高。早期的(de)FPGA主要是完成(cheng)接口邏輯設計,比如AD/DA和DSP的(de)粘合邏輯。現(xian)在(zai)(zai)的(de)FPGA正在(zai)(zai)成(cheng)為(wei)電(dian)路的(de)核心部件,完成(cheng)關鍵功能。

 ;   在高(gao)(gao)性能(neng)計算和(he)高(gao)(gao)吞吐量I/O應(ying)用方面(mian),FPGA已(yi)經取代了專用的DSP芯(xin)片,成為佳的實現方案。因此,高(gao)(gao)性能(neng)和(he)高(gao)(gao)密度也(ye)成為衡(heng)量FPGA芯(xin)片廠(chang)家(jia)設計能(neng)力(li)的重要指標。

    隨著(zhu)FPGA性能和密度的提高,功耗(hao)也(ye)逐漸成為了FPGA應(ying)用(yong)的瓶頸。雖然(ran)FPGA比DSP等處理器的功耗(hao)低(di)(di),但是要明顯(xian)高于專用(yong)芯片(ASIC)的功耗(hao)。FPGA的廠家(jia)也(ye)在采用(yong)各種(zhong)新工藝(yi)和技術來降低(di)(di)FPGA的功耗(hao),并且已經取得了明顯(xian)的效果。

    例如,Altera公(gong)司的StratixIII系列(lie)FPGA的功(gong)耗比上一(yi)代(dai)產(chan)品StratixII系列(lie)降低了50%以上。

    3.基于IP庫的設計方法

    未來(lai)的(de)FPGA芯(xin)片密度不(bu)斷提高(gao),傳統的(de)基于(yu)HDL的(de)代碼設計方法很難滿足(zu)超大規模FPGA的(de)設計需(xu)要。隨著專業(ye)的(de)IP庫設計公司(si)不(bu)斷增多,商(shang)業(ye)化的(de)IP庫種類會(hui)越(yue)來(lai)越(yue)全面,支持的(de)FPGA器件(jian)也會(hui)越(yue)來(lai)廣泛(fan)。

    作(zuo)為FPGA的(de)(de)設計者,主要的(de)(de)工作(zuo)是找到(dao)適合項(xiang)目需要的(de)(de)IP庫資源,然后將這些IP整合起來,完成頂層(ceng)模塊設計。由于(yu)商(shang)業的(de)(de)IP庫都是通過驗(yan)證(zheng)的(de)(de),因此整個項(xiang)目的(de)(de)仿真(zhen)和驗(yan)證(zheng)工作(zuo)主要就是驗(yan)證(zheng)IP庫的(de)(de)接口邏輯設計的(de)(de)正確性。

    目前,由于(yu)的(de)(de)知識產(chan)權(quan)保護的(de)(de)相關法律法規還不盡(jin)完善,基于(yu)IP庫的(de)(de)設計(ji)方法還沒有(you)得到廣泛應用。但(dan)是隨著FPGA密(mi)度(du)不斷提高和(he)IP庫的(de)(de)價格逐漸趨于(yu)合理化,這種(zhong)設計(ji)方法將會成為主(zhu)流的(de)(de)FPGA設計(ji)技術。

    4.FPGA的動態可重構技術

    FPGA動態重構技術主要是(shi)指對(dui)(dui)于特定結構的(de)(de)FPGA芯片,在一定的(de)(de)控制邏(luo)輯(ji)的(de)(de)驅(qu)動下,對(dui)(dui)芯片的(de)(de)全部(bu)或部(bu)分(fen)邏(luo)輯(ji)資(zi)源實(shi)現(xian)高速的(de)(de)功能(neng)變換,從而實(shi)現(xian)硬件(jian)的(de)(de)時(shi)分(fen)復用(yong),節省邏(luo)輯(ji)資(zi)源。

    由于(yu)密度(du)不(bu)斷提(ti)(ti)高,FPGA能實(shi)現(xian)的(de)(de)(de)(de)功能也越(yue)來越(yue)復雜。FPGA全部(bu)(bu)邏輯配(pei)(pei)置一次(ci)的(de)(de)(de)(de)需(xu)要的(de)(de)(de)(de)時間也變長了,降(jiang)低了系統(tong)的(de)(de)(de)(de)實(shi)時性。局部(bu)(bu)邏輯的(de)(de)(de)(de)配(pei)(pei)置功能可以實(shi)現(xian)“按需(xu)動態重構(gou)”,大大提(ti)(ti)高了配(pei)(pei)置的(de)(de)(de)(de)效(xiao)率。

    動態可重構(gou)的FPGA可以在系(xi)統運行中對電(dian)路功能進行動態配置,實現硬(ying)件(jian)的時分復用,節省了(le)資(zi)源,主要適(shi)用于以下兩(liang)個系(xi)統設(she)計。

    ① 新通信系統。
    FPGA的(de)動(dong)態重(zhong)構特性可以適應(ying)不(bu)同體制和不(bu)同標準的(de)通信要(yao)(yao)求,滿足軟件無線電技術的(de)發(fa)展和第(di)三(san)代(3G)和第(di)四代(4G)移(yi)動(dong)通信系(xi)統的(de)需要(yao)(yao)。

    ② 重構計算機:
    FPGA具有并(bing)行處(chu)理能(neng)力和動(dong)態配置能(neng)力,可自動(dong)改變硬(ying)(ying)件來適應正在運行的程序,產生(sheng)了基于這種軟硬(ying)(ying)件環境的全新概念(nian)的計算(suan)機。

    本文選自華清遠見FPGA培訓教材《FPGA應用開發入門與典型實例》
